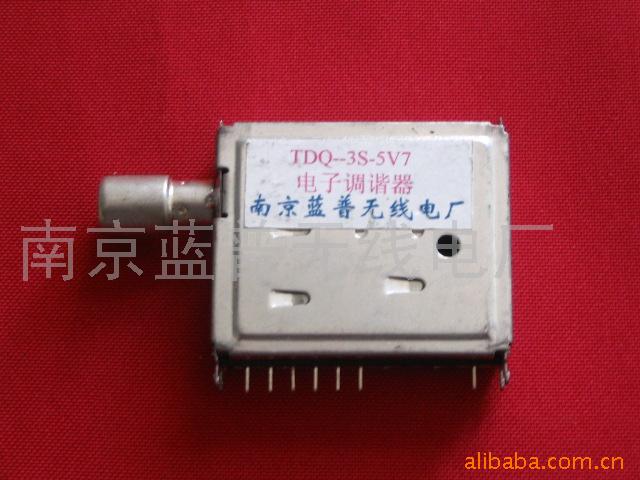

1适用范围： 适用于TDQ-3S-RS5V7国际标准型带内置开关转换电子调谐器。 2 一般规格： 2．1 接收制式： PAL- D/K 2．2 中频： 图像：38MHz 色度：33.57MHz 伴音；31.5MHz 2．3 接收频道： V L：DS1CH～DS6CH V H：DS7CH～Z38CH UHF：DS13CH～DS57CH 2．4 输入阻抗： U/V同轴输入，75Ω不平衡式 2．5 输出阻抗： IF输出，75Ω不平衡式 2． 6 BM端子工作电流： VL： 35mA； VH： 35mA； UHF： 35mA 2．7 使用温度范围：-15～+70℃ 2．8 贮存温度范围：-20～+80℃ 2．9 重量：49.5g 2．10 端子名称及供电电压： 端子名称 序号 标准电压（V） 正常工作 电压（V） 极限电压 （V） VL VH UHF AGC 1 4.0 4.0 4.0 4.0-0.3 4.5 BT 2 0.3～29 0.3～29 0.3～29 0.3～29 32 B2 4 OPEN GND OPEN B1 5 GND OPEN OPEN BM 6 5.0 5.0 5.0 5±5% 5.5 GND 7 IF OUT 8
