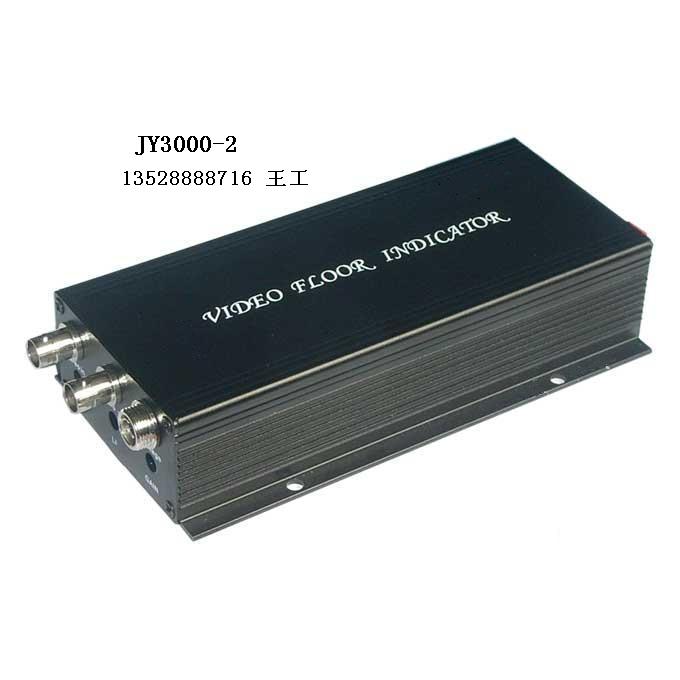

JY3000-2电梯楼层显示器

一．适应环境
电梯楼层显示器适用于有电视监控的电梯，能在电视*器上指示电梯所在楼层数、运行方向、停止和电梯名称等。比用摄像机直接看电梯内的楼层数码管显示要*的多，可避免因数字显示被遮挡或其它任何原因而导致重要的信息丢失；*适合小区监控的集中管理，对于出入电梯的人员进行监看，或保留录像以备日后查阅。
二．工作原理
电梯楼层显示系统由楼显主机及光电收发件组成。分为I型和II型。I型的安装要求是*电梯平层时，隔磁板不能插在光电收发器中，而光电收发器应固定在隔磁板的上方或下方10厘米左右。II型的安装要求是*电梯平层时光电收发器应*隔磁板并固定 。

 电梯楼层信号是通过两组光电采集器U、D和磁感应C采集的电梯信息处理后，将其和摄像机输出的视频信号叠加为新的图文视频信号，送入*器中。

 原理及接线图
三．功能技术
冗余采样：采用*的冗余采样技术，增加信息采集时的采样次数，采样频率可*微秒级； 避免
因电梯内的各种电磁干扰造成的楼层显示错误，彻底避免楼层显示误差。
视频放大：内置*的视频放大系统，在原有视频放大的基础上，新增加三级视频放大功能，使输出视频信号得到加强，延长视频传输距离，并能*原有视频信号的质量。
自动复位：开机*层楼自动复位，电梯维护、停电等情况下，无需手动复位，本机能够智能复位；通过所设定的*高楼层与楼层的限制及*层复位器，电梯每运行都会校准，不会误显。
信息显示：可设置4-8位电梯名称，清晰显示电梯楼层及轿厢运行方向和停止状态。
显示模式：字*、数字镶黑边处理，字*及黑边的明暗程度可调，显示位置全屏可调。
字*大小：显示字*可设置为大字号（30′36点阵字*）和小字号（15′18点阵字*）。


四．技术参数
显示楼层   地下95 到 地面380层
视频输入   1Vp-p(75Ω)
视频输出   1Vp-p(75Ω)
放大电路   三级放大，可增强视频信号500米
频    响   10Hz ~6MHz ±3dB
彩色信号   500米6MHz（-5同轴电缆）
钳    位   平均值
补偿增益   0~105dB
低频补偿   1kHz~0.5MHz，0~30dB
中频补偿   0.5MHz~2MHz，0~30dB
高频补偿   2MHz~6MHz，0~30dB
* 干 扰   数据校正冗余技术，达纳秒级要求
字*频率   宽频6MHZ，与任何视频信号叠加
电源电压   AC 9-12V  DC12V  500mA
功    耗   <3W
环境温度   -10℃ - 50℃
相对湿度   < 90%
主机尺寸   190 X 90 X 40 mm

面板功能
视频输入   Video in
视频输出   Video out
信息采集   Message
电源输入   POWER
编程开关   Program
编程设置   Set
编程切换   Change
指 示 灯   A，B，C，Z，P
           Z（正常工作为每秒钟闪烁两次，设置状态时为常亮）。
信号调节   HF(高频)，LF(低频)，GAIN(增益)

设置内容
字体亮度   R5 R6
字*置   水平/垂直可调，放于画面中任意位置
字体大小   两种大小
名称长度   4-8位字*
名称字*   英文/数字/*号
楼层范围   -95 至 380
楼层名称   4-8位字*

附件
楼层探测   光电组件
光电收发   韩国*光电发射接收管
传输线长   1.5米
组件支架   L型 225+80 mm
复位组件   电磁感应
复位距离   15mm< x <25mm
传输线长   1.5米
组件支架   L型 225+80 mm
