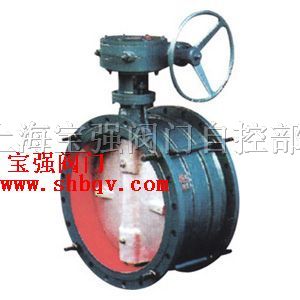

SD343H蜗轮传动法兰式伸缩蝶阀

型号/规格：
SD343H
品牌/商标：
宝强

发布询价信息

普通会员

企业名：上海宝强阀门自控部

类型：生产企业

电话： 021-67184066

手机：13636538555

联系人：杜先生

QQ：

邮箱：zkbaoqiang@163.com

地址：上海上海市上海市奉贤区柘林工业区

产品分类

仪器/仪表(86)
∟ 阀门仪表(86)

新品上架

商品信息

上海宝强伸缩蝶阀适用于温度 ≤80℃ ，公称压力 ≤ 1．6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。
　　
　　其主要特点如下：
　　1、设计新颖、合理、结构*、重量轻、操作方便、启闭*；
　　2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便；
　　3、密封部位可调节更换、密封性能*等特点。

DN	H1	H2	H3	*大长度Lmax	*小长度Lmin	设计长度L	D1			Z-d			重量 kg
mm	H1	H2	H3	*大长度Lmax	*小长度Lmin	设计长度L	0.6MPa	1.0MPa	1.6MPa	0.6MPa	1.0MPa	1.6MPa	重量 kg
50	309	112	117	164	138	151	110	125	125	4-14	4-18	4-19	14.3
65	337	112	117	190	154	172	130	145	145	4-14	4-18	4-19	16.8
80	347	135	117	195	163	177	150	160	160	4-18	8-18	8-19	18.7
100	373	142	117	205	180	190	170	180	180	4-18	8-18	8-19	26.2
125	405	160	117	196	164	180	200	210	210	8-18	8-18	8-19	33.6
150	440	180	117	227	192	210	225	240	240	8-18	8-22	8-23	37.3
200	612	225	212	247	212	230	280	295	295	8-18	8-22	12-23	68.7
250	693	266	212	267	232	250	335	350	355	12-18	12-22	12-28	86.6
300	747	290	212	287	252	270	395	400	410	12-22	12-22	12-28	120
350	802	320	212	310	270	290	445	460	470	12-22	16-22	16-28	157
400	991	400	265	332	290	310	495	515	525	16-22	16-26	16-31	227
450	1037	425	265	352	310	330	550	565	585	16-22	20-26	20-31	260
500	1127	480	265	375	330	350	600	620	650	20-22	20-26	20-34	300
600	1377	520	380	420	360	390	705	725	770	20-26	20-30	20-37	540
700	1796	577	380	465	395	430	810	840	840	24-26	24-30	20-37	684
800	1484	620	270	510	430	470	920	950	950	24-30	24-33	24-40	952
900	1676	715	285	555	465	510	1020	1050	1050	24-30	28-33	28-40	1290
1000	1760	760	285	600	500	550	1120	1160	1170	28-30	28-36	28-43	1456
1200	2018	900	285	690	570	630	1340	1380	1390	32-33	32-39	32-49	2310
1400	2363	1000	425	590	540	560	1560	1590	1590	36-36	36-42	36-49	2816
1600	2730	1160	425	630	585	605	1760	1820	1820	40-36	40-48	40-56	4218
1800	2844	1247	425	680	630	650	1970	2020	2020	44-39	44-48	44-56	5650
2000	3127	1362	425	730	680	700	2180	2230	2230	48-42	48-48	48-62	6000
