(一) 设计及动作原理 (田村 TAM) 温度保险丝 |

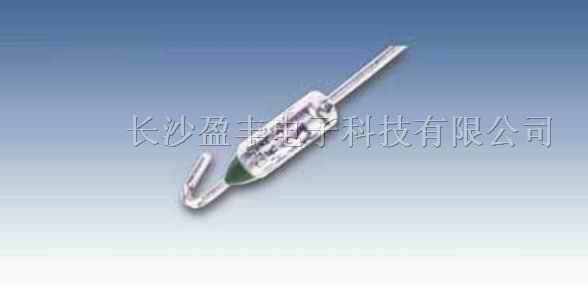

● TOD温度保险丝 具有检测出温度异常并切断电路之功能。它可检测家用或工业用电气产品的温度异常升温并*及时地切断电路、可**火灾于未燃的作用 |
● TOD温度保险丝 使用热敏颗粒(*化学物质)为感热材料的型。额定动作温度范围:为73℃ ~ 240℃、有额定电流为5A ~ 25A的各种产品.。 | |
|
| |
|
|
|
(三) 特性说明 ( 艾默生TOD系列) |
● TOD(温度保险丝)体积小型化 |
● TOD(美国艾默生*品牌)具有快速跳脱 |
● 断开温度范围:70℃ ~240℃ |
● 额定电压:115 Vac、250 Vac、24 V--DC |
● 额定电流; 5A 、10A 、15A 、16A 、25A |
● 熔断型,不可复位 |
● 具备有感应温度而动作之性能 |
● *市场上的假冒、伪劣产品 |
*:UL、CSA、VDE、BEBA、METI、CQC…证书,*合欧盟ROHS*指令要求 | |
|
| |
|
|
|
(二) 技术参数 ( 艾默生TOD ) |
名称 |
外壳 |
电气规格 |
额定动作温度 范围 |
AC/ DC |
电压 |
电流 |
G4 |
金属 |
AC |
250V |
10A |
70℃ ~240℃ |
125V |
15A |
G5 |
金属 |
AC |
250V |
16A |
70℃ ~240℃ |
125V |
25A |
G6 |
金属 |
AC |
250V |
16A |
70℃ ~240℃ |
G7 |
金属 |
AC |
250V |
5A |
70℃ ~205℃ |
DC |
24V |
5A |
G8 |
金属 |
AC |
250V |
25A |
70℃ ~240℃ | | |
|
| |
|
|
|
|
|
(五) 主要应用 ( 艾默生TOD系列 ) |
● 各种电机、复印机、传真机 |
● HID镇流器、荧光照明镇流器 |
● 变压器、充电器、电池组 |
● 发热电器、电熨斗、热吹风、电热炉、电饭锅、电暖壶、咖啡壶 |
● 换气扇、电风扇、电缝纫机、煤气热水器 |
● 电源变换器、电源插头座 |
● 冰箱、空调、车用空调 |
●仪表、设备 |
●日用家电 |
● 以及更多应用 | |
|
| |
|
|
|
|
G7 : AC 250V / 5A DC 24V / 5A | |
产品型号 |
额定动作温度 |
± |
0 |
5 |
G7A0070C |
70 ℃ |
G7A0075C |
75 ℃ |
G7A0077C |
77 ℃ |
G7A0081C |
81 ℃ |
G7A0084C |
84 ℃ |
G7A0087C |
87 ℃ |
G7A0093C |
93 ℃ |
G7A0098C |
98 ℃ |
G7A00100C |
100 ℃ |
G7A00110C |
110 ℃ |
G7A00115C |
115 ℃ |
G7A00117C |
117 ℃ |
G7A00121C |
121 ℃ |
G7A00125C |
125 ℃ |
G7A00128C |
128℃ |
G7A00134C |
134℃ |
G7A00141C |
141℃ |
G7A00144C |
144℃ |
G7A00147C |
147℃ |
G7A00152C |
152℃ |
G7A00158C |
158℃ |
G7A00167C |
167℃ |
G7A00184C |
184℃ |
G4A00190C |
190℃ |
G7A00205C |
205℃ | | | |
|
| |
|
|
|
|
G5 : AC 250V / 16A AC 120V / 25A | |
产品型号 |
额定动作温度 |
± |
0 |
5 |
G5A0070C |
70 ℃ |
G5A0072C |
72 ℃ |
G5A0073C |
73 ℃ |
G5A0075C |
75 ℃ |
G5A0077C |
77 ℃ |
G5A0081C |
81 ℃ |
G5A0084C |
84 ℃ |
G5A0093C |
93 ℃ |
G5A0098C |
98 ℃ |
G5A00100C |
100 ℃ |
G5A00104C |
104 ℃ |
G5A00110C |
110 ℃ |
G5A00115C |
115 ℃ |
G5A00117C |
117 ℃ |
G5A00121C |
121 ℃ |
G5A00125C |
125 ℃ |
G5A00128C |
128℃ |
G5A00134C |
134℃ |
G5A00141C |
141℃ |
G5A00144C |
144℃ |
G5A00147C |
147℃ |
G5A00152C |
152℃ |
G5A00158C |
158℃ |
G5A00167C |
167℃ |
G5A00172C |
172℃ |
G5A00184C |
184℃ |
G4A00190C |
190℃ |
G5A00192C |
192℃ |
G5A00205C |
205℃ |
G5A00216C |
216℃ |
G5A00229C |
229℃ |
G5A00240C |
240℃ | | |
|
| |
|
|
|
|
G8 : AC 250V / 25A | |
产品型号 |
额定动作温度 |
± |
0 |
5 |
G8A0070C |
70 ℃ |
G8A0072C |
72 ℃ |
G8A0077C |
77 ℃ |
G8A0081C |
81 ℃ |
G8A0084C |
84 ℃ |
G8A0093C |
93 ℃ |
G8A0098C |
98 ℃ |
G8A00104C |
104 ℃ |
G8A00110C |
110 ℃ |
G8A00117C |
117 ℃ |
G8A00121C |
121 ℃ |
G8A00128C |
128℃ |
G8A00144C |
144℃ |
G8A00147C |
147℃ |
G8A00167C |
167℃ |
G8A00184C |
184℃ |
G8A00192C |
192℃ |
G8A00229C |
229℃ |
G8A00240C |
240℃ | | |
|
| |
|
|
|
(五) 销售与技术服务 ( 田村 ) |
●长沙盈丰电子科技有限公司是 TOD (美国艾默生公司 ) 温度保险丝的*商 |
●联系: 0731- 88856686 、 、 |
●FAX: |
●:胡 经理 手机: |
●邮址1:胡先生 .cn |
●邮址2:* yfdz@.csbfyg.com |
●地址: 长沙市岳麓大道179 号 | |
|
| |
|
|
|
|
|
G6 : AC 250V / 16A | |
产品型号 |
额定动作温度 |
± |
0 |
5 |
G6A0070C |
70 ℃ |
G6A0072C |
72 ℃ |
G6A0077C |
77 ℃ |
G6A0081C |
81 ℃ |
G6A0084C |
84 ℃ |
G6A0098C |
98 ℃ |
G6A00104C |
104 ℃ |
G6A00117C |
117 ℃ |
G6A00121C |
121 ℃ |
G6A00128C |
128℃ |
G6A00144C |
144℃ |
G6A00152C |
152℃ |
G6A00184C |
184℃ |
G6A00192C |
192℃ |
G6A00229C |
229℃ |
G6A00240C |
240℃ | | | |
