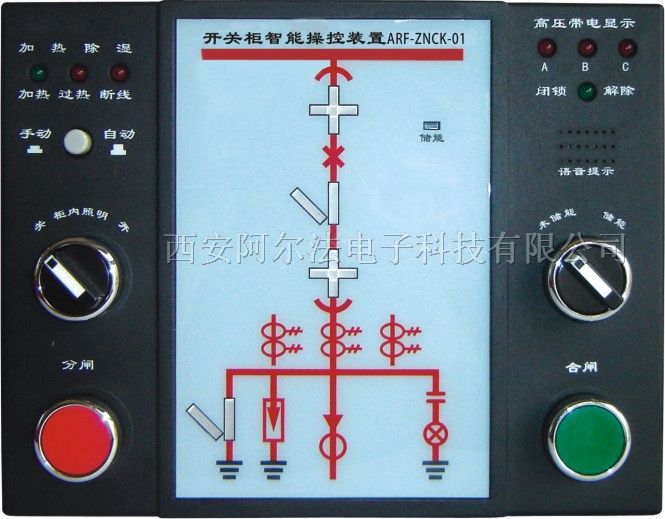

ARF-ZNCK-01
西安阿尔法
企业名:西安阿尔法电子科技有限公司
类型:生产企业
电话: 029-89334316
手机:13088963338
联系人:史刚
邮箱:shigangxian2008@163.com
地址:陕西西安西安市西影路513路座1105室
概述
*概念的开关柜状态智能显示装置*大。用于3-35KV户内开关柜。取代现有的回路模拟、带电显示器自动加热*控制器、断路器分合闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音*误、带电提示功能及485通信接口,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
特点
1、产品采用*的*干扰技术,采用*元器件,*性高
2、产品具有温湿度控制,柜内照明等功能
3、该产品外观*、简化和美化了开关柜面板布局
技术指标
供电:220V AC/DC
功耗:≤10W
工频耐压:2 KV AC,漏电流0.5mA,1分钟
*缘电阻:≥100MΩ, 500V DC
冲击电压:5KV(峰值),1.2/50μS
电磁干扰:*合IEC255-22标准
高频干扰:≤0.2%RO,1KV
脉冲干扰:*合IEC255-22-1标准
电磁场辐射:*合IEC255-22-3标准
快速瞬变干扰:*合IEC255-22-4标准
工作环境:温度:-25℃~70℃
湿度:10%~90%RH
贮藏条件:温度:-40℃~70℃
湿度:10%~95%RH
功能注释
1、断路器状态指示(无源触点输入):
合闸时,合闸触点闭合,红色垂直模拟条亮;
分闸时,分闸触点闭合,绿色斜侧模拟条亮。
2、断路器位置指示(无源触点输入):
工作位置触点闭合时,红色垂直模拟条亮;
表示断路器位于工作位置
试验位置触点闭合时,绿色水平模拟条亮;
表示断路器位于试验位置
接地闸刀触点闭合,红色垂直模拟条亮,
表示接地闸刀合闸;
接地闸刀触点断开,绿色斜侧模拟条亮,
表示接地闸刀分闸。
3、弹簧储能指示(无源触点输入):
弹簧储能闭合,红色弹簧*号指示灯亮,
表示断路器已储能
弹簧储能断开,绿色弹簧*号指示灯亮,、
表示断路器未储能
4、高压带电指示部分:
LED启辉电压(KV):额定相电压×(0.15~0.65)
闭锁启控电压(KV):额定相电压×0.65
当带电显示器处于无电状态下,闭锁解除。解除后,闭锁解除绿 色指示灯亮
5、加热器*控制部分:
触点容量:220V AC ,5A
控制方式:可带1~2路加热器;当环境湿度≥93%RH时,加热器工 作,当环境湿度≤80%RH时,停止加热,当环境温度≥40℃时,无 条件停止加热,需手动加热时,按下加热器电源开关,加热器强 制加热;无需手动加热时,再次按下加热器电源开关,使其处于 分离状态,加热器停止强制加热。断线报警:任何一路加热器断 线,报警指示灯亮。过热报警:环境温度≥50℃,过热报警触点 闭合,过热指示灯亮(货可根据用户要求启动排风)。
5、接地闸刀位置指示(无源触点输入):
6、智能语音*误提示功能:
当断路器位于试验位置与工作位置之间时,此时断路器处于合闸 状态时,有“请分断路器”的语音提示,至操作者分闸操作后止 ,改功能可*操作者
在断路器处于合闸状态时,误强行推进手车至工作位置。当断路 器位于试验位置与工作位置之间时,如果接地开关误被强制合闸 ,有“请分接地开关”的语音提示,至操作者分闸操作后止,改 功能可*操作者误合接地开关。当上面两条误操作同时出现时 ,有“请分断路器、请分接地开关”的语音提示。
7、分合闸功能
操控仪面板上设有合闸、分闸按钮(或转换开关),
储能按钮,远方/就地转换开关及柜内照明开关。
8、操控仪面板设有手动储能按钮:
9、操控仪面板设有远方/就地转换开关:
10、操控仪面板设有柜内照明开关:
11、通讯功能:RS485接口:MODBUS通讯规约;103通讯规约
