SM5420压力传感器

型号/规格：
SM5420
品牌/商标：
SMI

发布询价信息

相关产品

普通会员

企业名：青岛利丰捷电子科技有限公司

类型：生产企业

电话： 0532-87613992

手机：15315002889

联系人：刘小姐

QQ：

邮箱：qdlf88@126.com

地址：山东青岛青岛市市南区山东路2号华仁国际大厦9楼E区

产品分类

开关(44)
∟ 舌簧/干簧管（磁控管）开关(22)∟ 其他电子类开关(1)∟ 压力开关(9)∟ 液位/水位/料位开关(10)∟ 流量开关(2)
传感器(1)
∟ 称重传感器(1)
变送器(15)
∟ 一般压力变送器(11)∟ 差压/微差压变送器(2)∟ 温度/温湿度变送器(1)∟ 液位/物位变送器(1)
仪器/仪表(37)
∟ 温度仪表(2)∟ 压力仪表(10)∟ 流量仪表(9)∟ 物位仪表(4)∟ 显示仪表(9)∟ 电子衡器(1)∟ 其他未分类(2)

新品上架

商品信息 更新时间：2010-03-05

SM5420压力传感器，SMI压力传感器，青岛压力传感器

SM5420压力传感器

适用于大批量通用客户 不同*制造商 为汽车 医药及工业产品设计

SM5420为小型阵列SO-8封装压力传感器，，选用SMI的SM5108微结构压阻式压力传感器芯片，通过选择适当的电阻和机械结构使得该传感器具有*高的测量精度，且价格低廉可大量使用。

该产品采用*压配置，量程有15psi，30psi，60psi，100psi，可表面贴装于陶瓷或PC板。SM5420可选用管型结构或孔型结构，选择连接孔的位置时应注意避免压力直接影响传感器芯片表面。,5420可以采用IC管或带卷方式运输。

特点

15psi，30psi，60psi，100psi量程可选 / 宽温度范围（-40～125℃）/ 适用于自动化流水线 / **格 / 小面积封装（0.16inX0.20in）/ 恒定电流和电压激励 / 微压输出

用途

汽车胎压压力检测引擎控制气压传感器空气流量计手持式测量仪家用设备

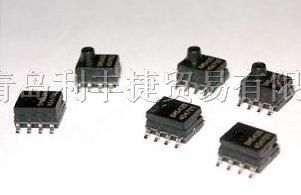

产品样图

SM54系列电气连接方式

规格：

管脚贴片封装，无补偿

压力范围

压力类型

0.15

0.30

0.80

1.50

3.00

5

15

30

60

100

D

A

G

SM5410

×

SM5420

×

SM5430

×

SM5450

×

SM5470

×

SM5420性能指标及测试条件

参数	*小值	标准	*大值	单位
激励
电压	0	5.0	15	V
电流	0	1.5	2.5	mA
输出**psi（kpa）
15（103）	65	100	135	mV
30（207）	65	100	135	mV
60（4140	65	100	135	mV
100(689)	65	100	135	mV
*压	-35	0	35	mV
温度系数
满量程***	-24	-19	-15.5	%FS/100℃
点**	-7	-1	+7	%FS/100℃
阻*	+24	+27.5	+33	%FS/100℃
线性精度***	-0.3			%FS
桥臂阻*	2.7			KΩ
输入电容		＜2		PF
耐力	3%
*压力	5%
温度范围
使用	-40		125	℃
储存	-55		150	℃
