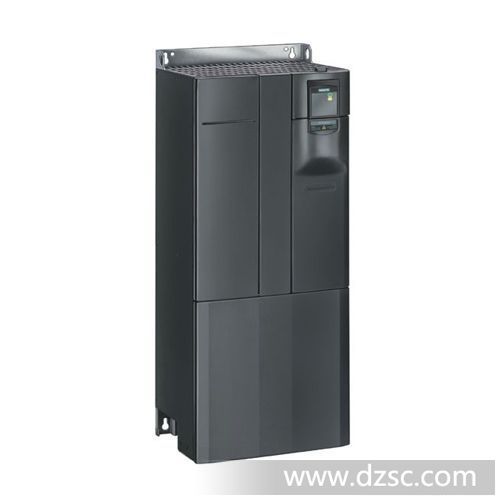

西门子MICROMASTER 420通用型变频器
一、性能描述
MICROMASTER 420变频器适用于多种变速驱动应用。尤其是泵、风机和输送带应用。是成本优化的理想变频器解决方案。 此变频器具有以用户为导向的性能和易于使用的特性。 大范围的电源电压使其可以在世界各地使用。
1、主要特性
*引导调试简单
*模块化结构允许组态的*大灵*
*三个全可编程*缘数字量输入
*可量测的模拟量输入(0 V 到 10 V， 0 mA 到 20 mA) 也可以被用作第 4 个数字量输入
*一个可编程模拟量输出（0 mA 到 20 mA）
*1 个可编程继电器输出
30 V DC/5 A, 阻性负载
250 V AC/2 A, 感性负载
*因高脉冲频率而获得低噪音电机运转,可调节（如果*要，可降额运行）。
*变频器和电机*保护
2、保护特征
*对于周期时间为 60 s， 300 s 而言，过载电流 1.5 x 额定输出电流(即 150 % 的过载能力)。
*过电压 / 欠电压保护
*逆变器过热保护
*采用 PTC，通过数字量输入实现电机保护（可能使用到辅助回路）
*接地故障保护
*短路保护
*电机热保护
*锁定电机保护
*停止*护
*参数互锁
3、国际标准
*MICROMASTER 420 变频器*合欧盟低压电器规范的要求。
*MICROMASTER 420 变频器具有 CE 标记。
**合 uL 和 cuL 认证
*c-tick

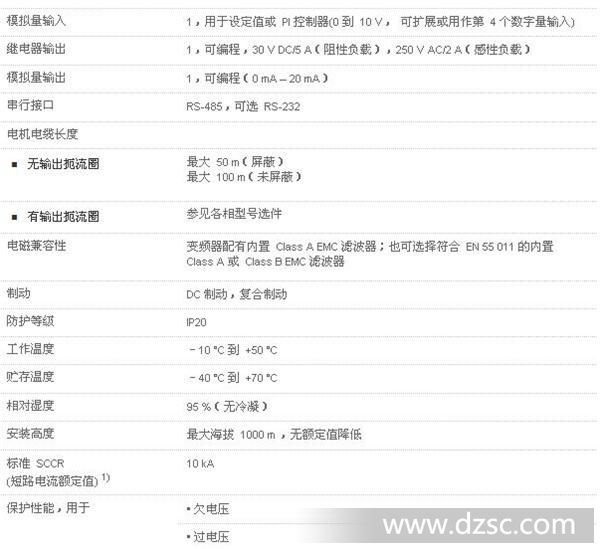

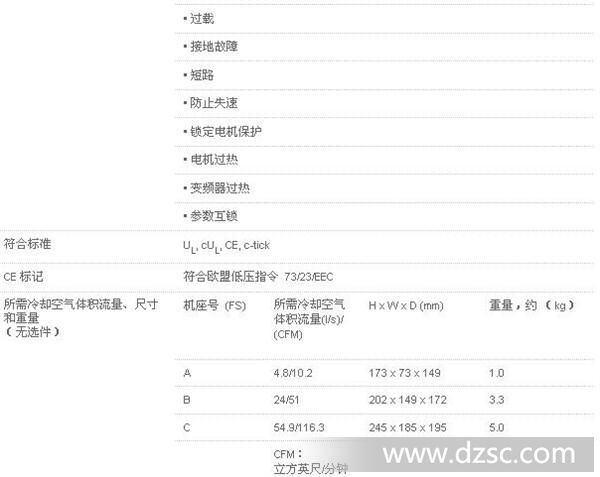

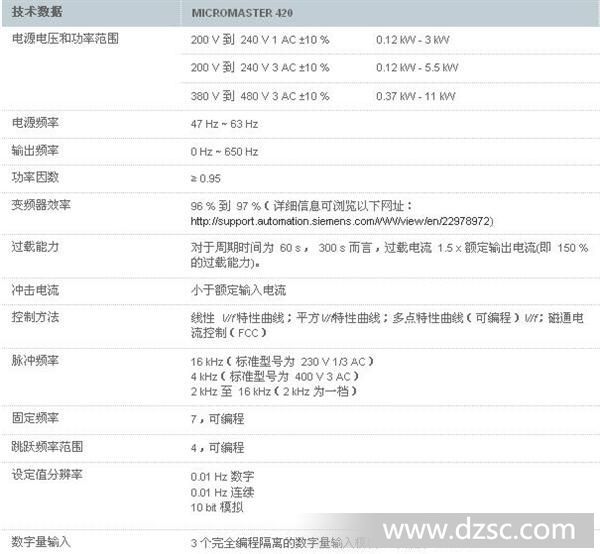

二、技术参数

三、选件
*EMC 滤波器，A/B 级
*LC 滤波器
*线性换向扼流圈
*输出扼流圈
*密封盘
*基本操作面板（BOP），用于变频器参数化
*带多语言纯文本显示的 AOP 高级操作员面板
*带中英文纯文本显示的 AOP 高级操作员面板
*带西里尔字母、德语和英语纯文本显示的 AOP 高级操作员面板
*通讯模块
PROFIBUS
DeviceNet
CANopen
*PC 连接套件
*装配工具包，用于在控制柜门上安装操作员面板
*PC 启动程序可在 Microsoft Windows 95/98/NT/2000/XP Professional 系统中执行
*通过 Drive * 实现 TIA 集成

四、产品特点
1、机械特点
*模块化设计
*工作温度： -10 °C 至 50 °C
*作为高功率密度结果的紧凑型护壳
*简单的分离电缆连接，电源和电机连接，获取*优电磁兼容性
*可拆卸式操作面板
*无螺丝控制端子
2、性能特点
**新 IGBT 技术
*数字式微处理器控制
*磁通电流控制(FCC)，用于*动态响应以及优化电机控制
*线性V/f 特性曲线
*平方 V/f 特性曲线
*多点特性曲线（可编程 V/f 特性曲线）
*快速重启
*滑动补偿
*电源失灵或故障之后自动重启装置
*内置 PI 控制器，用于简单过程控制
*可编程加速/减速， 0 s 到 650 s
*斜坡平滑
*用于无脱扣操作的快速电流限制(FCL)
*快速，可重复数字量输入响应时间
*用一个较高的分辨率 10 位模拟量输入进行*调节
*用于快速控制制动的复合制动器
*四个跳越频率
*用于 IT 系统的可移动式“Y” 电容器(带不接地电源，此“Y”电容器*须被拆掉，并且要安装一个输出电*器)。
