P10户外单红*水屏参数：

一、像素点构成图

A：结构示意图

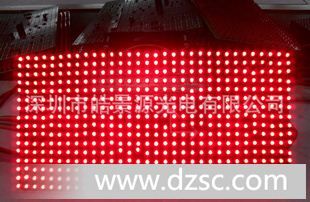

结构说明：每像素点采用1红，共一颗直插发光管

灯管封装为： 5mm椭圆（台湾光磊）

二、显示屏的技术参数

1、像素管  单元箱 物理点间距：10 mm

物理密度：10000点/㎡

发光点颜色：1R

控制方式：1/4扫恒压驱动

模组分辨率：32点*16点=512点，

模组尺寸：320mm*160mm

2、显示屏  整屏 屏体象素总数：实像点 1216点（L）*176点（H）=214016  点

屏体显示净面积：12.16m(L)*1.76m（H）=21.4m2

模组数量：38 PCS(L)*11PCS(H)=418PCS

环境温度：存贮－30℃～ 90℃

工作： -20℃～  50℃

相对湿度：25%～95%RH

3、供电 工作电压： AC220V/380V 10％，50Hz（三相五线制）

平均功耗：约130W/m2

*大功耗： 250 W/m2

屏体输入电压：220 10％

4、控制系统 操作系统：WINDOWS 98、WINDOWS NT、 WINDOWS 2k  、WINDOWS XP

控制方式：异步

5、主要技  术参数 亮度：每平方亮度 2000cd

可视角度：70

显示颜色：单红色

*佳视距：8米~150米

图像传输速度： 72帧/秒

屏幕刷新速率： 180HZ

亮度调节方式：软件调节256级可调

非线性校正（GAMMA）：16级可调

视频输入方式： Video及S-video

控制系统采用：（同步：DVI显卡＋数据采集卡 数据接受卡）或异步

传送距离（控制计算机到显示屏）：（同步：*5类线100m或单模光行5km；多模光纤传输500M内）

平均无故障时间：>10000小时

屏幕寿命：10万小时

连续工作时间：>24小时

平整度：任意相邻像素间 0.5mm；模块拼接间隙<1mm  ；

均匀性：像素光强、模块亮度均匀

开关电源负荷：5V/40A

计算机显示模式： 800 600，1024 768

*点率：一年之内不*过*三

常亮点：无

相对湿度： 95%

平整度：  1mm

7、控制方式 WINXP计算机 控制软件硬件 播放软件及硬件

8、播放内容 文字、图片、时钟、温度湿度、表格等

9、拼装结构 单元模组化结构设计，屏面采用模组-显示屏列拼装结构，组装方便。



户外P10单色屏功能特点         a. *的数字化视频处理技术。    b. 分布式扫描，模块化设计。    c. 恒流1/4扫描驱动，亮度自动调节。    d. *亮纯色象素。

◆*高端发光材料，**IC芯片，无噪声大功率电源
◆采用静态/动态恒流驱动
◆高亮度、高灰度、高对比度、高密度、大视角、高稳定性
◆高色匀度、色饱和度，图像边缘细腻、清晰；视频效果流畅
◆校正补偿：非线性矫正、γ校正技术的应用
◆单元化设计，安装，维护方便，可带电维修
◆操作灵活：采用*编辑/播放软件、可由用户任意编排显示
◆**、绿色产品



1、户外单色LED显示屏，画面清晰、色彩均匀、立体层次减强，即可显示文字信息，如：通知、公告等，

2、色彩细腻、高灰度级，以红色为基色；

3、大视角设计，室内屏可视视角*过150度，户外屏可视视角*过120度。

4、发热低、耗电少：LED驱动电路*设计，避免功率浪费。

5、灵*强，模块化结构，整屏由结构相同的模板构成，面积任意可选。安装快捷，更换维护方便；

6、高*性，使用寿命长，整个系统稳定*；

7、户外屏采用1/4扫描技术，发光亮度高，在可视距离内显示内容清晰可见；

8、具有亮度调节功能，可在不同亮度环境下获得*佳播放效果；

9、图像分辨率*高可*1280×1024，采用非线性视觉校正图像细腻，色彩*。动态扫描频率大于350HZ，画面换帧频率大于120帧/S，无晃动感和闪烁感，长时间观看不易疲劳。



*生产批发P10单红单元板，公司*产品，集成IC，*的解决了显示屏跳闪、假*灯、亮度不均、易烧IC等常见的现象，单元板并配以大A1504灯珠，高亮，大角度，如果单元板有毛病，公司*收到投诉后48小时内无条件退换，我公司**组装显示屏，如买板，公司按需提供*配件，欢迎到厂考察。
