商品信息 更新时间：2010-08-24

品牌:虹润型号:HR-WP2010 测量精度:0.5% 精度等级:0.5级适用范围:电力、邮电、石油，煤炭、冶金、铁道、市政、智能大厦

虹润授权代理商*优价销售虹润全系列产品

HR-WP2010系列智能电量传感器

概述

HR2010是一款经济实用的智能电量变送器，它采用PIC18系列单片机作控制*，可实现三相四线或其它任意线制的电压、电流等*电参数的测量，是传统电量变送器的更新换代产品。HR2010广泛应用于电力、邮电、石油，煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置，自动控制及调度系统，主要特点有：
●*实时测量电压、电流、电度等34个电参数
●电流、电压参数的越限报警
●可单相、三相三线、三相四线等多种接线方式
●RS485网络连接，支持MODBUS规约
●可编程设定功能
●*强电磁兼容能力
●价格低廉、性能*
●指示灯指示工作状态：运行、电能脉冲、通讯发送、通讯接收

功能简介

测量
●电压：电压信号经过离散化计算得到，计算值为*值（RMS）。测量的电压值与PT设定有关， PT*大变比为64000。
●电流：电流信号经过离散化计算得到，计算值为*值（RMS）。测量的电流值与*设置有关， **大变比为64000。
●功率：可以测量有功功率（P）、无功功率（Q）和视在功率（S）。HR2010分别计算出各相功率和三相总计。通过给功率增加*号位表示功角的相位关系。P、Q可以在功角范围为－180°～＋180°。
●功率因数：功率因数可以分加计算出各相和三相总值，可区分出容性负载和感性负载。测量范围在－180°～＋180°内进行。
●频率的测量：频率测量范围40～70Hz。只要有一相电压在，即可测量出频率。
●电能计算：HR2010能够对电度量进行较为*的计算，包括输入有功电度、输出有功电度、输入无功电度、输出无功电度。在*程度上，可以提供给用户用为计费参考。

主要技术指标

执行标准：GB/13850.1-1992，DZ/T721-2000；
*度：

参数	单位	准确度
相电压	V/KV	0.2%RD(0～350V)
相电压	V/KV	0.5%RD(0～150V)
线电压	V/KV	1.0%RG(0～600V)
线电压	V/KV	1.0%RG(0～260V)
电流	A/KA	0.2%RD(0～5A)
电流	A/KA	0.5%RD(0～1A)
有功功率	W/KW/MW/GW	0.5%RD
无功功率	var/Kvar/Mvar/Gvar	0.5%RD
视在功率	VA/KVA/MVA/GVA	0.5%RD
功率因数		0.5%RD
有功电能	Wh/KWh/MWh/GWh	1.0%RD
无功电能	varh/Kvarh/Mvarh	1.0%RD
*序电流	A/KA	5%RG
频率	Hz	0.1%RG

注：
V1/V2/V3/Ve0：相电压		V12/V23/V31/Ve：线电压
PF1/PF2/PF3：单相功率因数		Pf：总功率因素
I0：序电流(三相四线系统)
电能准确度范围	功率因数	COSФ0.5～1.0(有功电能)
		SINФ0.5～1.0(无功电能)
	电压	＞50V
	电流	＞0.5A
Rd 读值，相对误差		RG范围，满度误差(对每一段自动量程范围)

辅助电源：交直两用80～300VDC或85～265VAC、18～90VDC
输入范围：电压：5V-120V/600V(*大600V)，量程自动切换
电流：0-1A/5A(*大6A)，量程自动切换
过载能力：电压：750V连续，1000V 10秒电流：2倍额定连续，20倍1秒
吸收功率：电压：≤0.22VA/220V ≤0.1VA/100V
　　　　电流：≤0.1VA/5A
可编程设定
测量系统选择：三相三线/三相四线/一相二线/一相三线
PT、*变比：1-64000
波特率：1200/2400/4800/9600/19200
地址：1-247
通讯规约：MODBUS RTU
校验位：奇/偶/无校验
停止位：1或2
电能累加复位：(口令)
校准：(口令)
*缘及耐压：输入/输出/电源之间：≥20MΩ(DC500V)；2kV/min.2mA
电磁兼容:*合IEC61000-4…相关标准
稳定性：温度影响：100ppm/℃
长期稳定性：≤0.2%/年
工作条件：温度：-30℃～70℃，湿度：10%～90% RH
存储条件：温度：－40℃～80℃，湿度：10%～90% RH
外形尺寸：110㎜×75㎜×70㎜
安装：35㎜导轨安装或螺钉固定

接线说明

HR2010以其完善的设计思路，*了每个测量通道单独使时*一致、对称，使用更方便、灵活，具有多种接线方式。

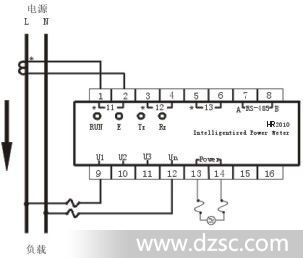

4.1.1一相两线负载
A)无PT
