FLBQ激光光束分析仪系统简介

1、仪器主要功能

FLBQ激光光束质量分析系统能够测量激光光束的二维和三维分布（长短轴大小、光强的空间分布），配合精密刻度导轨能计算出激光光束的1/2发散角和1/e²发散角。不*适用于小发散角（如固体、气体激光器等）的测量而且适用于大发散角的半导体激光器。

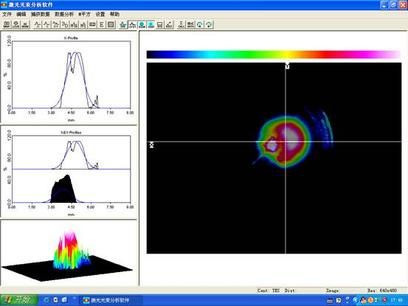

(1)图象获取功能

实时采集：可*监测光束强度(功率、能量)的二维分布、给出三维分布图及通过光束内任一点的沿X-Y方向的光强分布曲线，并显示直径等参数。

图象“冻结”：可根据需要捕获典型的光束图象，作为TIFF文件存贮，供分析处理。

连续及脉冲图象的“抓取”：具有“软触发”功能，其软触发阈值可以调节。它不需要触发电脉冲，增加了使用的方便性和*性，*是对于Q开关脉冲激光器的场合，由于不需要电脑与激光器之间的电信号相接，减小了硬件损坏及相互干扰的可能性。

(2)分析测量功能

二维光束截面功率、能量分布；

光束截面功率、能量的三维图(任意方位角，俯仰角)；

通过光束截面内任一点沿X，Y方向的光强分布；

不同定义下的光束直径及与高斯分布的*合程度；

(3)其它功能

自动反差调整功能

快速连续取、放多幅图象

打印功能——将屏幕上显示的内容或被选取的部分“所见即所得”地打印出(可与激光、喷墨等多种型号打印机适配)。

2、主要技术指标

a) 测试波长范围：（可选）；

b) 测试激光功率范围：0.01mW~100W (CW)；

c) *大测量光斑直径: 60mm；

d) 测量暗箱采用吸光材料，以消除杂光干扰；

e) 光学元件置于光学精密调节架上，以*其平稳调节；

f) 光学暗箱外形尺寸: 624mm×360mm×160mm。

3、光路原理

(1)原理框图

激光器

光学暗箱

显示器

PC机:

图像采集卡

系统软件包

(2)暗箱光路

4、主要配置
