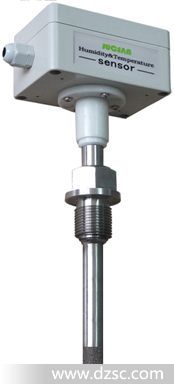

HS100B风管式温湿度变送器

工作电源：12VDC&plu*n;10% 12VAC&plu*n;10% 24VDC&plu*n;10% 24VAC&plu*n;10% 其它工作电源（注明）

变送器耗电参考：

电流信号：24V/45mA

（0～5）VDC：12V/35mA （0～10）VDC：24V/35mA

工作环境

湿度：5～95%RH 无凝露 温 度：-20～60℃

变送器材料：ABS塑料*水外壳 大小：100×68×50mm

颜色：乳白色 重量：不小于200g

安 装：管道式 （HS100BC为螺纹固定安装、HS100BD为直插式无固定安装、HS100BE为活动法兰固定安装）

温度参数 温度传感器：铂电阻Pt100

温度测量范围：（0～50）℃、 （0～60）℃、（-20～60）℃、 其它指定

准确度： *&plu*n;0.5℃(0～50℃)

湿度传感器：采用具有*技术的固态聚合物结构的湿敏电容

工作温度：-20～60℃ 反应时间（ta）：典型值＜5s

长期稳定性： 典型值0.5%RH/年

探头保护：金属粉末冶金烧结过滤器，即能保护传感器，又具有透气除尘作用，方便测量。

*测量范围：10%～95%RH

信号输出对应范围：0～100%RH

测量准确度：&plu*n;3% RH（20～95%RH,20℃，无凝露） &plu*n;2% RH（20～95%RH,20℃，无凝露）

输出信号：

电压信号：1、（0～5）VDC 2、（0～10）VDC 3、（0～1）VDC

电流信号：4、（4～20）mA（三线制） 5、（0～10）mA 6、（0～20）mA 7、（4～20）mA（两线制）

测量稳定性：

湿度测量：通常状态下，漂移不大于1%RH

负载能力：电压型： ≥1KΩ 电流型：0～500Ω

HS100B口S口T口H口L口 温湿度变送器

HS100B

温湿度变送器

口

安装形式 C=M27×2螺纹固定 D=无固定，直插式 E=活动法兰固定

S口

输出信号

1=0～5VDC 2=0～10VDC 3=0～1VDC 4=4～20mA（三线制）

5=0～20mA 6=0～10mA 7=4～20mA（二线制）

T口

温度范围

1=0～50℃ 2=0～60℃ 3=-20～60℃ 9=用户指定

H口

准确度 1=&plu*n;3%（默认） 2=&plu*n;2%

L口

*长度 1=150mm 2=200mm 3=300mm 4=指定长度
