1、单相电流、电压变送器 ● 功能:能测量电流、电压信号,隔离变送输出模拟信号;数字输出可选。 ● 产品规格 交流电流变送器 JD194-BS4I 交流电压变送器 JD194-BS4U 直流电流变送器 JD194-BS5I 直流电压变送器 JD194-BS5U 交流电流变送器 MCD194-BS4I 交流电压变送器 MCD194-BS4U 直流电流变送器 MCD194-BS5I 直流电压变送器 MCD194-BS5U 交流电流变送器 YDD-I 交流电压变送器 YDD-V 直流电流变送器 YDD-DI 直流电压变送器 YDD-DV 交流电流变送器 FPA-♦♦♦♦ 交流电压变送器 FPV-♦♦♦♦ 交流电流变送器 S3-AD 交流电压变送器 S3-VD 直流变送器 S4-DT

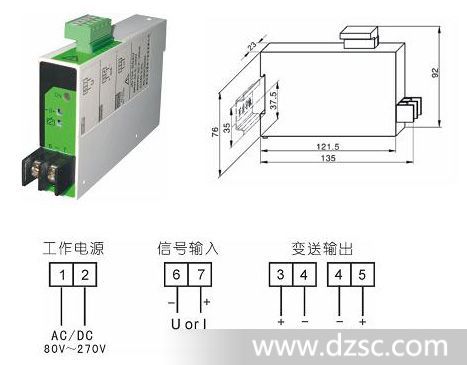

● 技术规格 精度等级 □0.2级、□0.5级 输入 标 称 值 1A、5A等 0.1A、1A、5A等 100V、300V 500V等 75mV、1V、10V、100V、300V、500V等 过量程 持续 1.2倍 1.2倍 瞬时 10倍/5秒 2倍/1秒 吸收功率 0.3VA 0.3W 0.5VA 0.5W 频 率 50、60Hz 50、60Hz 输 出 标 称 值 0~20mA或4mA~20mA或0~5V 负载电阻 电流输出时:0<RL<510Ω;电压输出时:RL≥5kΩ *大输出信号 *大值:24mA 输出纹波 不大于2倍的基本误差值 电源 辅助电源 AC、DC 85V~265V 功 耗 <3.5VA *缘强度 2kV/50Hz/1min 响应时间 500mS 通讯(选件) RS485/MODBUS-RTU ● 安装方式:安装在35mm的标准导轨上或用螺钉固定在柜体上。 ● 外形尺寸及接线方式: 1、*式: ![](https://www.dzsc.com/uploadfile/company/326578/c120100811094619865911.jpg)
2、正常规格: ![](https://www.dzsc.com/uploadfile/company/326578/c220100811094619865911.jpg)
|
