类型:数显电流测量仪表 品牌:斯菲尔 Sfere 型号:PA194I-DX1T 测量范围:5（A）
数字屏装电流表
概述： 数字屏装电流表适用于电力电网，自动化控制系统，主要测量电网中的电流参量，按照其附加的功能划分，我们拥有X K D S四大系列数显仪表。
X系列智能数显电流表，是通过直接交流采样，并采用真*值算法测量电流，并由数码管（LED）或液晶（LCD）直接显示的数字式电量仪表。
K系列智能数显电流表则是在X系列基础上增加一路模拟量变送输出（4-20MA等）及一路RS-485通信接口输出（采用MODBUS-RTU协议）以方便组网的数显仪表。
D系列数显变送智能表是在X系列的基础上增加了三路模拟量变送输出（4-20MA等）及一路RS-485通信接口输出（采用MODBUS-RTU协议），并且可以直接三排数码显示或者单排数码切换。
S系列数字式报警测控仪表则是在X系列的基础上增加了四路开关量输入测量功能（实现“遥信”）和2-3路继电器报警输出功能（实现“遥控”）.
从测量的电力网络分，还可以分为单相电流表和三相电流表，单相电流表显示方式有单排数码或液晶显示。三相电流表显示方式有单排或三排数码显示或液晶显示.

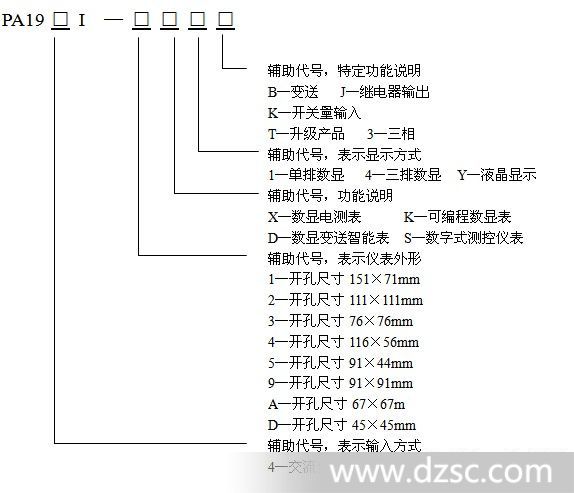

外形代号 | 指针表型号 | 面框尺寸 （mm2） | 屏装配合尺寸 （mm2） | 开孔尺寸 （mm2） |
1 | 16槽形 | 158×78 | 150×70 | 151×71 |
2 | 42方形 | 120×120 | 110×110 | 111×111 |
3 | 6方型 | 83×83 | 75×75 | 76×76 |
4 | 46槽形 | 123×63 | 115×55 | 116×56 |
5 | 5槽形 | 96×48 | 90×43 | 91×44 |
9 | 9方形 | 96×96 | 90×90 | 91×91 |
A | 61方形 | 74×74 | 66×66 | 67×67 |
B | 拼装槽形 | 马赛克屏 | 100×50 | |
C | 拼装方形 | 75×75 | ||
D | 微方形 | 48×48 | 44.5×44.5 | 45×45 |
PA194I-DX1T
(48 ×48 ;LED显示)
产品功能 | PA194I-DX1T | PA194I-DK1 | PA194I-DK1B | |
相数 | 单相 | 单相 | 单相 | |
输入方式 | 直流 | — | — | — |
交流 | √ | √ | √ | |
通讯 | — | √ | — | |
开关量 | — | — | — | |
继电器输出 | — | — | — | |
模拟量输出 | — | — | 1路 | |
显示方式 | LED | √ | √ | √ |
LCD | — | — | — | |
说明书 | ||||
指 标 | ||
精度等级 | 0.5级 | |
输 入 | 标称输入 | AC1A、5A等 |
过 量 程 | 持续:1.2倍，瞬时:电流10倍/5秒 | |
频 率 | 50Hz&plu*n;10% | |
电 源 | 辅助电源 | AC、DC 80 ～ 270V |
功 耗 | <4VA | |
变送输出 | D* ～ 20mA电流输出时负载<510Ω， DC0 ～ 5V电压输出时负载>20kΩ | |
通讯接口 | RS-485接口,MODBUS-RTU协议， 波特率默认4800（可选2400、9600）bps | |
隔离耐压 | 电源与输入>AC2kV、电源与输出>AC2kV、输出与输入>AC1kV | |
*缘电阻 | ≥100MΩ | |
平均无故障工作时间 | ≥50000h | |
工作条件 | 环境温度:-10 ～ 55℃，相对湿度≤93%，无腐蚀气体场所 | |
海拔高度 | ≤2500m | |
