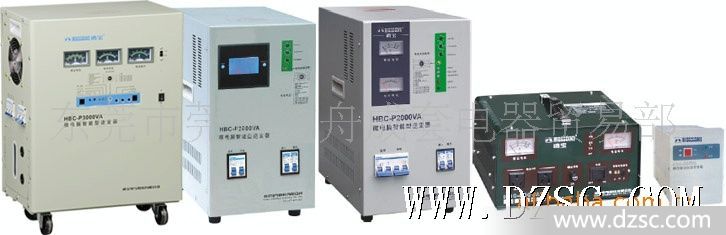

HBC-DFP 1500VA微电脑智能型方波逆变器

HBC-DFP 1500VA微电脑智能型方波逆变器
HBC-DFP 1500VA微电脑智能型方波逆变器
普通会员
商品信息 更新时间:2010-09-26

应用范围:逆变器 品牌:鸿宝 型号:HBC-DFP 1500VA 频率特性:中频 铁心形状:* 冷却形式:干式 电压比:直流电压12、24、36、48(V) 额定功率:0.1(KVA)


逆变器--产品概述 (HBC.SPS高*全自动逆变器/HBC-P、SPS-P微电脑智能型逆变器)
目前 ,我国电力能源尚属紧张 ,部分地区经常停电 ,许多电器不能正常应用。对于使用微机系统 、通讯部门、商店 、医院及报警系统要求电源*须是不停电状态 ,为此我厂特地开发了 HBC 、SPS 系列高*全自动逆变器。产品使用**的*集成电 路作为控制* ,2kVA以上使用微电脑单片机作为*处理器,采用***的MOSFET作功率器件,使用传统的*冲击性能优良的工频变压器作升压元件。使其具有应变快、*干扰能力强和输出频率电压稳定的诸多优良性能;逆变充电一体化设计,当市电停电时,逆变器自动转换为电池组供电的逆变状态,在有市电时,逆变器自动将机器的输出切换到市电直通状态,并自动对电池进行充电管理。本逆变器具有电池的充电过压保护,充电电流大小的调节,放电时有对电池的欠压保护,还具有过载保护等等功能。本逆变器正确安 装后可全天候24小时无人职守工作,*你的电器设备免去停电的烦忧。
逆变器--技术指标 (HBC.SPS高*全自动逆变器/HBC-P、SPS-P微电脑智能型逆变器)
输出额定功率  100~5000VA
*峰值功率  2倍额定功率VA(t≤1S)
逆变输出电压  220V或110V
逆变输出频率  50Hz或60Hz
逆变输出波形  修正的正弦波(脉宽调制方波)
适应负载  阻性负载和容性负载,不适应感性负载和电容降压式电源
充电输入电压  220V或110V
应急维持时间  视配电瓶容量和负载功率而定。计算式如下
   逆变应急时间(h)=
电池容量(Ah)
放电电流(A)
×0.75(η)
欠压保护点  DC9.5-10.0V/DC12V
过充保护点  DC14.8V-15.2V/DC12V
     其他规格的电池组欠压和过充保护点根据12V电压倍乘
逆变器--型号规格 (HBC.SPS高*全自动逆变器/HBC-P、SPS-P微电脑智能型逆变器)
型号规格外形尺寸
      HBC-100VA/12V~48V230×240×160
      HBC-200VA/12V~48V230×240×160
      HBC-300VA/12V~48V250×270×200
      HBC-500VA/12V~48V250×270×200
      HBC-800VA/12V~48V290×300×170
      HBC-1000VA/12V~48V290×300×170
      HBC-1500VA/12V~24V340×330×195
      HBC-1500VA/36V~48V310×330×195
      DC-AC(汽车*)30W/12V60×80×165
      DC-AC(汽车*)40W/12V60×80×165
      DC-AC(汽车*)50W/12V80×100×200
      SPS-500VA/12V580×200×500
      SPS-1000VA/12V620×250×520
      SPS-1500VA/24V620×250×520
      SPS-P2KVA/24V730×310×600
      SPS-P3KV*A/48V730×310×860
      HBC-P2000VA/12V~48V(卧式)570×220×190
      HBC-P3000VA/24V~48V(卧式)700×280×190
      HBC-P4000VA/36V~48V(卧式)710×290×140
      HBC-P5000VA/36V~48V(卧式)710×290×240
      HBC-P2000VA/12V~48V(立式)400×240×430
      HBC-P3000VA/24V~48V(立式)400×240×430
      HBC-P4000VA/36V~48V(立式)400×280×460
      HBC-P5000VA/36V~48V(立式)400×280×460
逆变器--电池配备及充电方案 (HBC.SPS高*全自动逆变器/HBC-P、SPS-P微电脑智能型逆变器)
在选用逆变器时请用0.6~0.7倍的*佳运行方案,计算功率÷(0.6~0.7)=逆变器功率 如:实际计算时使用功率为300W,则P=300÷0.6=500W,所以应选用500VA的逆变器。
HBC和HBN系列电池容量配置:USη=Pt t=USη/P
U:电池电压(V)
S:电池容量(Ah)
η:效率(本公司修正的正弦波的HBC、SPS、HBN系列η取0.8~0.9,正弦波系列η取0.6~0.7)
P:实际使用功率(W)
t:使用时的供电时间(h )
以上配置是在COSΦ =1,逆变器100%负荷运行时。(COSΦ为功率因素)
SPS系列为内置电池式逆变电源,可外接电池延长时间,外接电池应外备充电器,否则易损坏机内电池及充电器。
1、小于500VA的逆变器 ,电池容量应小于150Ah ,大于 500VA 小于 2000VA 的逆变器,电池容量应小于 200Ah。若要延长供电时间而*电池容量,请为电池外加充电装置,因为当电池容量过大而充电时间 又太短时,有可能会造成电池的充电不足,也易造成逆变器因充电过热而损坏;此时外置充电器可以保 护逆变器还可让电池保持充足的电能。(以上对12V和24V直流输入的逆变器)。
2、电池供电时间的简要计算: 100Ah12V=1度(电能);1000W X 1小时=1度(电能),按上依此类推即可。(当电池的放电电流较大时释放电能会<1度)举例说明:
用户实际使用功率为1000W,需要供电4小时,其电池容量配置为:1000W X4h= 4000Wh =4度电;电池应选配100Ah12V(=1度电)四节,或者200Ah12V(=2度电)两节。
注意:放电电流越大时,电池所能释放出来的能量会越少。
3、①充电时,接入市电再将开关置于“ON”位置,调节面板上充电电流调节开关,使充电电流值为电池容量的10%左右,但*大充电电流值不得*过本机的额定充电电流,否则会造成充 电器损坏
