类型:多功能电力仪表 品牌:赛迪克 型号:CD194E-9S4(9S9) 基本电流:5（A） 准确度等级:0.5 参比电压:380（V） 电流倍率:0~9999 显示方式:LCD 频率:50（Hz） *大电流:9999（A）
一、产品概述：
多功能电力仪表能够*测量三相电网系统中*常用的电参数：三相电流，三相电压，有功功率，无功功率，功率因数，电网频率，有功电能，无功电能，并带RS485/MODUS通讯协议，四路开关量输入，四路模拟量输出和四路模拟量输出功能，可实现本地或远程的开关信号监测和控制功能。
具有安装方便，接线简单，维护便利，工程量小，现场可编程设置参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
二、主要特点：
测量：三相电流，三相电压，有功功率，无功功率，功率因数，电网频率，有功电能，无功电能
计量：有功电能，无功电能

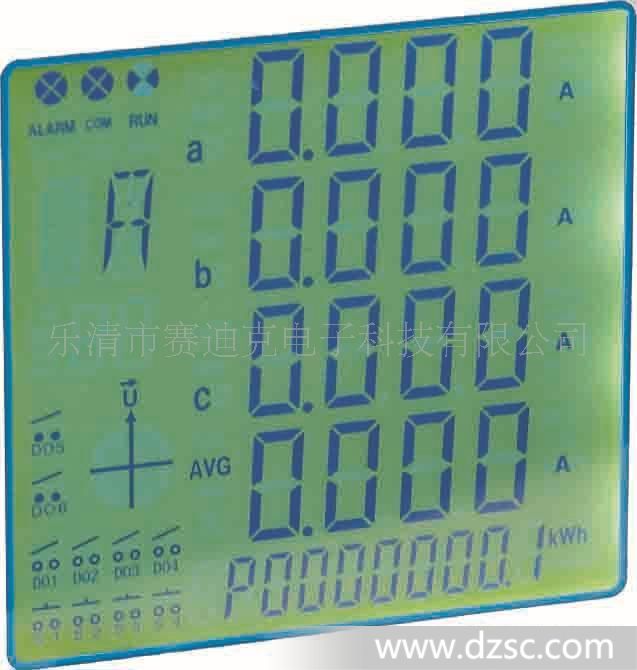

显示：STN黄绿屏，宽视角，*，高清晰LCD液晶屏显示
通讯：RS485/MODUS通讯协议
输出：2路电能脉冲输出，四路开关量输出，四路模拟量输出
输入：四路开关量输入
扩展：可直接从电流，电压互感器接入信号，现场可编程设置输入参数变比
用途;进线，母线以及重要配出回路
三、技术参数
性能 | 参数 | |||
输
入
测
量
显
示 | 网络 |
| 三相三线、三相四线 | |
电压 | 额定值 |
| AC100V、400V（订货时说明） | |
过负荷 |
| 持续：1.2倍 瞬时：10倍/10s | ||
功耗 |
| <1VA（每相） | ||
阻* |
| >500kΩ | ||
精度 |
| RMS测量，精度等级0.5 | ||
电流 | 额定值 |
| AC1A、5A（订货时请说明） | |
过负荷 |
| 持续：1.2倍 瞬时：10倍/10s | ||
功耗 |
| <0.4VA(每相) | ||
阻* |
| <2mΩ | ||
精度 |
| RMS测量，精度等级0.5 | ||
频率 |
| 40~60Hz，精度0.1Hz | ||
功率 |
| 有功、视在功率精度0.5级,无功精度1.5级 | ||
电能 |
| 四象限计量，有功精度1.0级，无功精度2.0级 | ||
显示 |
| 可编程、切换、循环（LCD）显示 | ||
电源 | 工作范围 |
| AC/DC 85~270V | |
功耗 |
| ≤5VA | ||
输出 | 数字接口 |
| RS-485、MODBUS-RTU协议 | |
脉冲输出 |
| 2路电能脉冲输出，光耦继电器（6方形、72方形除外） | ||
环境 | 工作范围 |
| -10~55℃ | |
储存环境 |
| -20~75℃ | ||
* | 耐压 |
| 输入/电源>2kV，输入/输出>2kV，电源/输出>1kV | |
*缘 |
| 输入、输出、电源对机壳>50MΩ | ||
