∟ 电源充电器(机)(1)
类型:电动车电池*机 品牌:赛博 型号:1.5A/2-48V 适用电压:220V（V） *大耗散功率:54W（W） *电流:0.3-1.5A（A） *范围:3-20Ah（mA） 外形尺寸:150*120*60（mm）

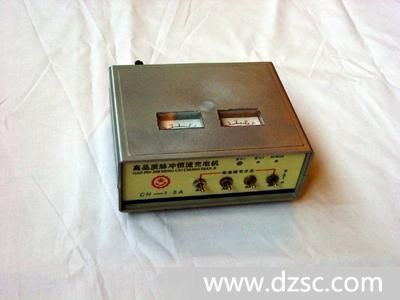

CH-1.5A型模块式强力*恒流充电机
*产品CH-1.5A摩托车、电动自行车、电动摩托车蓄电池充电机彻底改变了恒压式充电机傻大笨粗和可控硅式、高压变频式娇气爱坏的传统充电方式。采用我国发明家的两项科研成果，利用具有*知识产权的交流阻值模块，打造出了小巧玲珑、高*性、高耐用性、高节电性具有强力*能力的恒流充电机。在国际上填补了此类充电机产品的空白。
一、 CH-1.5A型充电机的特点：
1、 体积小重量轻、造型美观：CH-1.5A型充电机的尺寸为：150×120×60mm。与其他充电机相比体积缩小了5-10倍。重量减少了80%。外观精美小巧。
2、 自身耗电少，输出电流大：与其他充电机相比耗电下降6-10倍。本机充电时*小耗电量*1W，*大54W。*小输出电流0.38A，*大1.5A。
3、 具有输出断路智能化识别能力：无论什么原因造成的充电夹子脱落或输出线断路，本充电机会识别而自动切断充电电压和电流，同时红色警示灯②亮，告知系统断路。请马上切断电源，接好输出线后重新开机。
4、 具有输出线带电识别能力：当您接好电池，插上电源插头，此时请您用手触摸充电机右侧的“验电”铜触头，如果电源*线和火线插错，警示灯①会发橘黄色光。此时请您务*关掉充电机，将电源插头调相后重新*启动。
5、 具有动态自动跟压功能：本充电机充电范围*宽，可充2-48V范围内的蓄电池。同时可充12V电池4块（串联）；6V电池8块（串联）。*自动跟压，无须人为设定。
6、 采用脉冲恒流式充电对蓄电池具有强力恢复功能：本充电机克服了变压器之类恒压充电对蓄电池寿命的损害，能恢复因长期失充或由恒压式充电造成*板“硫化”的蓄电池。
7、 充电反接自动断路：如不慎将正负*接错，机内保险管会烧毁断路，此时请更换3A的相同规格的保险管。
8、 具有良好的人机界面：充电电流和电压都有表头指示，让你一目了然！
二、技术指标：
1、 使用电源：220V，50-60HZ单相交流电；
2、 电压输出：2-36V(48V)动态全自动跟压；
3、 电流输出：0.38-1.5A四级任选；
4、 本充电机适用于2-20Ah；2-36V(48V)摩托车蓄电池、电动自行车蓄电池、电动摩托车蓄电池、UPS类各种蓄电池的充电和*。
三、蓄电池充电电流和充电时间参考值：
摩托车蓄电池充电电流及时间表 (表1)
电池容量 （Ah） | 电压 （V） | *阶段 | 第二阶段 | ||
电流（A） | 时间（h） | 电流（A） | 时间（h） | ||
2 | 6 | 0.38 | 3 | 0.38 | 3 |
4 | 6-12 | 0.38 | 4 | 0.38 | 3 |
4 | 8-12 | 0.38 | 4 | 0.38 | 3 |
5.5 | 6-12 | 0.75 | 3 | 0.38 | 4 |
6 | 6-12 | 0.75 | 4 | 0.38 | 4 |
7 | 6-12 | 0.75 | 4 | 0.38 | 4 |
12 | 6-12 | 1.5 | 4 | 0.75 | 4 |
电动自行车（电摩）蓄电池充电电流及时间表 (表2)
电池容量 （Ah） | 电压 （V） | *阶段 | 第二阶段 | ||
电流（A） | 时间（h） | 电流（A） | 时间（h） | ||
10-12 | 12 | 1.5 | 5 | 0.75 | 4 |
17 | 12 | 1.5 | 5 | 1.10 | 4 |
20 | 12 | 1.5 | 6 | 1.10 | 4 |
四、使用方法：
1、充电前先夹好鳄鱼夹子，红夹子夹注电池的正*（+ ），黑夹子夹注电池的负*（-），尽量不要接反否则将烧毁机内保险管。
2、然后将电源线插在220V电源插座上，此时绿色的POWER电源指示灯亮。用手触摸充电机右侧的“验电”铜触头，如果警示灯①亮，说明电源插头火线和*线*性插错。此时请您务*拔下电源插头，调相后*。重新验电，警示灯①不亮为正确。
3、向下拨动四只电流调节开关A1-A4，不同的开关组合可调出4种不同的电流值。（见表3）
4、按照表1、表2或根据经验选择*阶段和第二阶段充电电流。充电完毕时，液体型铅酸蓄电池电池内出现大量气泡，电压上升到电池标称电压的1.2倍时，可结束充电。
l5、充电完毕后，*须先关掉电流调节开关，拔下电源插头，然后再拿下充电夹子（跟*条程序相反）。
6、如果充电夹子脱落或输出线断路，本机会自动切断输出电流并告警，警示灯②亮。此时请马上关掉充电机，拔下电源插头，接好输出线后重新开机。
A1-A4电流选择开关组合电流表
A1-A4电流表 （表3）
序号 | 输出电流（A） | 开关组合（开） |
1 | 0.38 | A1 |
2 | 0.75 | A1 A2 |
3 | 1.10 | A1 A2 A3 |
4 | 1.50 | A1 A2 A3 A4 |
1、 本充电机在使用时，*须检测220V输入电源*、火线*的正确性，用手触摸“验电”铜触头，警示灯①不亮为正确！
2、 本产品严禁未成年人使用，以免造成触电的危险；
3、 机内带高压电，严禁非*人员打开机箱，否则后果自负；
4、 *产品，*生产，谨*假冒。
石家庄赛博机电技术研究所 荣誉出品
