品牌:新敏 型号:XMU*2.0-4 适用范围:压力、液位、温度、湿度、位移、流量等
U*2.0-4 数据采集器详细资料 | |
→界面演示← | |
| ◆ 一、产品简介 | |
| 本控制卡是基于U*2.0协议的传感器数据采集控制卡，通用串行总线U*是用来连接外围设备与计算机之间的新式标准接口总线。 本系统是一个主从系统。在系统中，采集控制卡负责将传感器的电量模拟信号转换为数字信号传送到PC机上，PC机对数据进行转换，并显示到*器上，采集控制卡加电初始化后，将U*接口*PC机后，PC机自动加载应用处理软件，从U*接口读取数据，并对数据进行基本处理，通过应用处理软件可以向采集控制卡发送命令，采集控制卡将命令通过输出控制接口输出，控制其它外设。 |
|
| |
| ◆ 二、技术指标 | |
1、同时采集4路不同传感器数据（如压力、温度等），其输入信号形式为电流（4-20mA）或者电压（0-5V），输入信号形式可自由方便配置，并能够以曲线和数据表格的形式显示并保存传感器采集数据变化，界面直观，易于观察； | |
| ◆ 三、硬件安装以及传感器接线说明 | |
从U*插口一侧开始为一、二、三、四路。12个接线端子依次㈠VCC㈡GND㈢In,其中VCC不用接地。 | |
 | |
| ◆ 四、系统运行界面的主菜单包括 | |
● 系统管理、 ● 通道信息 、 ● 数据解析 、 ● 采集信息查询 、 ● 曲线图、 ● 报表生成 、 ● 帮助。 | |
| ◆ 五、主要运行界面 | |

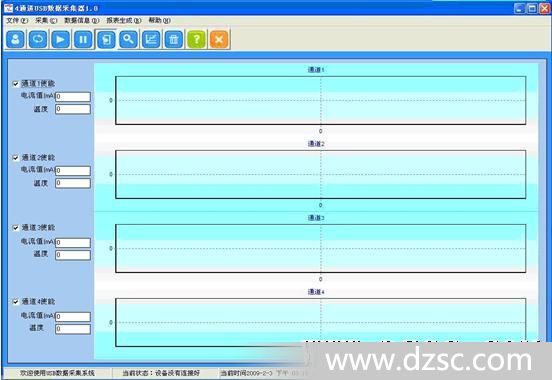

| 1、初始界面
2、写入设定值
3、开始采集
4、打印报表
| |
