※ 产品简介

JH-900型压力变送器选用*压力芯片，敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4~20MA输出。

1）技术性能

被测介质：蒸汽压力或气体、液体

测量范围：-100Pa-0～0-200KPa

精 度：0.5%F·S 0.25%F·S 0.1%F·S

供 电：24VDC

输 出：4-20mA

负 载：≤500Ω

温度补偿范围：0～70℃

环境温度：-10～70℃

环境湿度：0～95%

介质温度：-40～80℃

*护等级：IP65

*爆等级：iaII*5

2）物理性质

外壳材质：压铸合金铝

过程连接材质：1Cr18Ni9Ti

电气接口：Ф8 宝塔嘴

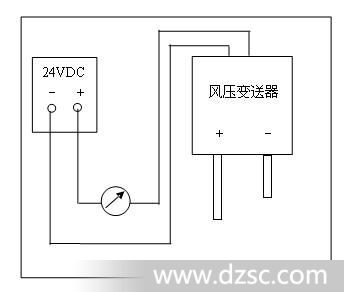

3）电气连接图

4）选型表

例：JH-900B-G-100KPa-1表示压力变送器，表压，1bar, 4~20mADC 输出, 量程 0~1bar。
