新品上架

商品信息

品牌:松下Panasonic 型号:GX-N系列类型:undetermined 反应频率:100~450HZ 额定电压:12~24V DC (+10~ -15%)　脉动P-P10%以下（V）额定电流:10mA以下（A）检测距离:0~17.6mm MAX22mm&plu*n;10%（mm）产品:CE ROHS

直流三线式圆柱形接近传感器

GX-N系列

特点：* *型 *格

加强紧固由于采用了厚身外壳，紧固扭矩比原有型号*了四倍，因此传感器可以更牢固地安装，不会因振动或冲击松脱。	长检测距离 GX-N系列比原有型号的检测距离增加了1.6倍，使得检测更加*。
，高性与相结合。	可见的工作状态指示灯由于工作状态指示灯安装在传感器的透明尾部，所以闪亮的工作状态指示灯(橙色)可从各个方向清晰可见。

用途

检测移动中的铝制模板

由于是长检测距离，能*的检测铝制模板。

控制钻孔深度

传感器可通过检测钻头来确定钻孔的深度。

检测机械手上的工件

通过机械手检查处理。

订购指南

种类	形状(mm)	检测距离(注)	型号	输出	输出工作
屏蔽型			GX-N12M	NPN 开路集电* 晶体管	常　开
			GX-N12*		常　闭
			GX-N18M		常　开
			GX-N18*		常　闭
			GX-N30M		常　开
			GX-N30*		常　闭
非屏蔽型			GX-N12ML		常　开
			GX-N12MLB		常　闭
			GX-N18ML		常　开
			GX-N18MLB		常　闭
			GX-N30ML		常　开
			GX-N30MLB		常　闭

注：*大工作距离是使用标准检测体的*大可检测距离。
稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。

5m电缆长度型备有5m电缆长度型(标准：2m)。

· 型号表

种类	标准	5m电缆长度型
屏蔽型	GX-N12M	GX-N12M-C5
	GX-N12*	GX-N12*-C5
	GX-N18M	GX-N18M-C5
	GX-N18*	GX-N18*-C5
	GX-N30M	GX-N30M-C5
	GX-N30*	GX-N30*-C5
非屏蔽型	GX-N12ML	GX-N12ML-C5
	GX-N12MLB	GX-N12MLB-C5
	GX-N18ML	GX-N18ML-C5
	GX-N18MLB	GX-N18MLB-C5
	GX-N30ML	GX-N30ML-C5
	GX-N30MLB	GX-N30MLB-C5

配件(另售)

品名	标准	说明
屏蔽型	MS-H12	用于GX-N12M(B)	保护检测表面免受焊接火花等损坏。	保护罩· MS-H12 · MS-H18 · MS-H30
	MS-H18	用于GX-N18M(B)
	MS-H30	用于GX-N30M(B)

规格

种类

屏蔽型

非屏蔽型

型号

GX-N12M

GX-N12*

GX-N18M

GX-N18*

GX-N30M

GX-N30*

GX-N12ML

GX-N12MLB

GX-N18ML

GX-N18MLB

GX-N30ML

GX-N30MLB

*大工作距离(注1)

3mm&plu*n;10%

7mm&plu*n;10%

10mm&plu*n;10%

8mm&plu*n;10%

15mm&plu*n;10%

22mm&plu*n;10%

稳定检测范围(注1)

0～2.4mm

0～5.6mm

0～8mm

0～6.4mm

0～12mm

0～17.6mm

标准检测物体

铁板12×12×t 1mm

铁板18×18×t 1mm

铁板30×30×t 1mm

铁板50×50×t 1mm

铁板70×70×t 1mm

应差

工作距离的20%以下

电源电压

12～24V DC %　脉动P-P10%以下

消耗电流

10mA以下

输出

NP N开路集电*晶体管
·*大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1.5V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时)

输出工作

常开

常闭

常开

常闭

常开

常闭

常开

常闭

常开

常闭

常开

常闭

短路保护

装备

*大反应频率

450Hz

300Hz

350Hz

100Hz

工作状态指示灯

橙色LED(输出ON时亮起)

环境性能

保护构造

IP67(IEC)，IP67g(JEM)

周围温度

－25～＋70°C，存储：－30～＋80°C

周围湿度

45～85%RH，存储：35～95%RH

耐电压

AC1,000V 1分钟，*电源连接端子与外壳之间

*缘电阻

*电源连接端子和外壳之间，50MΩ以上，基于DC250V的高阻表

耐振动

频率：10～55Hz，双振幅：1.5mm X,Y和Z各方向2小时

耐冲击

加速度：1,000m/s²(约100G)，X,Y和Z各方向3次

检测距离
变化

温度特性

*过周围温度范围－25～＋70°C，＋20°C时检测距离的&plu*n;10%以内

电压特性

电源电压&plu*n;10%波动的&plu*n;2%以内

材质

外壳：铜(镀镍)，检测部分：尼龙，指示灯部分：尼龙

电缆

0.3mm²3芯*油耐冷热橡皮电缆，长2m

电缆延长

0.3mm²以上的电缆全长可延长至100m

重量(注2)

约65g

约110g

约240g

约65g

约110g

约240g

附件

螺母：2个，齿锁垫圈：1个

注：
1) *大工作距离是使用标准检测物体时的*大可检测距离。
2) 稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。
2) 重量包括螺母，齿锁垫圈的值。

I/O电路图和线路图

I/O电路图

注：如果电容器直接与输出相连时有可能失灵。

*号…D : 反向电源*性保护二*管
*号…ZD : 电涌吸收齐纳二*管
*号…Tr : NPN输出晶体管

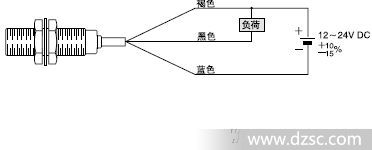

线路图

检测特性图(典型)

GX-N12M / GX-N12*

检测领域特	检测物体尺寸和检测距离之间的相互关系	当检测物体的尺寸小于标准尺寸(铁板12×12×t1mm)时，检测距离如左图所示缩短。
		当检测物体的尺寸小于标准尺寸(铁板12×12×t1mm)时，检测距离如左图所示缩短。

GX-N18M / GX-N18*

检测领域特	检测物体尺寸和检测距离之间的相互关系	当检测物体的尺寸小于标准尺寸(铁板18×18×t1mm)时，检测距离如左图所示缩短。
		当检测物体的尺寸小于标准尺寸(铁板18×18×t1mm)时，检测距离如左图所示缩短。

GX-N30M / GX-N30*

检测领域特	检测物体尺寸和检测距离之间的相互关系	当检测物体的尺寸小于标准尺寸(铁板30×30×t1mm)时，检测距离如左图所示缩短。
		当检测物体的尺寸小于标准尺寸(铁板30×30×t1mm)时，检测距离如左图所示缩短。

GX-N12ML / GX-N12MLB

检测领域特	检测物体尺寸和检测距离之间的相互关系	当检测物体的尺寸小于标准尺寸(铁板30×30×t1mm)时，检测距离如左图所示缩短。
		当检测物体的尺寸小于标准尺寸(铁板30×30×t1mm)时，检测距离如左图所示缩短。

GX-N18ML / GX-N18MLB

检测领域特	检测物体尺寸和检测距离之间的相互关系	当检测物体的尺寸小于标准尺寸(铁板50×50×t1mm)时，检测距离如左图所示缩短。
		当检测物体的尺寸小于标准尺寸(铁板50×50×t1mm)时，检测距离如左图所示缩短。

GX-N18ML / GX-N18MLB

检测领域特	检测物体尺寸和检测距离之间的相互关系	当检测物体的尺寸小于标准尺寸(铁板70×70×t1mm)时，检测距离如左图所示缩短。
		当检测物体的尺寸小于标准尺寸(铁板70×70×t1mm)时，检测距离如左图所示缩短。

使用指南

该产品为物*测传感器，不具有保护生命、财产的功能，为*事故、**，请谨慎使用。

安装

紧固扭矩如下图所示。

屏蔽型非屏蔽型	型号	尺寸A(mm)	紧固扭矩
	GX-N12M(B	3.5～13.5	10N·m
	GX-N12M(B	13.5以上	20N·m
	GX-N18M(B)	4～18	45N·m
	GX-N18M(B)	18以上	80N·m
	GX-N30M(B)	5～21	80N·m
	GX-N30M(B)	21以上	180N·m
	GX-N12ML(B)	15以上	20N·m
	GX-N18ML(B)	25以上	80N·m
	GX-N30ML(B)	30以上	180N·m

注：安装时不使螺母突出于螺纹部分。

为了紧固强度，螺纹呈形状。直接在设备上进行螺纹加工后安装传感器时，须底孔直径*出下列数值。

	型号	底孔直径
	GX-N12M(B) GX-N12ML(B)	φ11.2mm

与周围金属距离

· 由于传感器周围的金属会影响检测性能，请注意以下几点。

周围金属的影响
周围金属会影响检测性能。如下表所示保持*小距离。

传感器嵌入金属中
如果传感器*嵌入金属中，检测距离会减小。*是非密封型，如下表所示保持*小距离。

尺寸A(mm)	B(mm)
GX-N12M(B)	8
GX-N18M(B)	20
GX-N30M(B)	40
GX-N12ML(B)	22
GX-N18ML(B)	45
GX-N30ML(B)	75

型号	C(mm)	D(mm)
GX-N12ML(B)	φ 50	15
GX-N18ML(B)	φ 75	25
GX-N30ML(B)	φ 105	30

注：使用非屏蔽型时，检测距离会根据螺母的位置而变化。

相互干扰

· 当两台以上传感器平行或面对面安装时，请按下表所示保持*小距离，以*相互干扰。

面对面安装

平行安装

型号	E (mm)	F (mm)
GX-N12M(B)	25	15
GX-N18M(B)	50	35
GX-N30M(B)	90	55
GX-N12ML(B)	120	70
GX-N18ML(B)	180	125
GX-N30ML(B)	290	190

检测距离

· 检测距离是使用标准检测物体时的检测距离。当使用非铁金属时，检测距离通过乘以如下图所示的修正系数而得。
修正系数

型　号	GX-N12M(B)	GX-N18M(B)	GX-N30M(B)	GX-N12ML(B)	GX-N18ML(B)	GX-N30ML(B)
铁	1	1	1	1	1	1
不锈钢 (SUS304)	约0.77	约0.73	约0.70	约0.66	约0.68	约0.65
黄铜	约0.52	约0.50	约0.45	约0.44	约0.46	约0.44
铝	约0.51	约0.48	约0.44	约0.43	约0.44	约0.43

注：如果检测物体电镀过，检测距离也会发生变化。

保护罩(另售)

· 保护检测表面免受焊接火花焊渣等的损坏。

注：安装保护罩使之与检测表面之间无间隙。

型号	适用型号
MS-H12	GX-N12M(B)
MS-H18	GX-N18M(B)
MS-H30	GX-N30M(B)

其他

· 电源接通后的短时间(50ms)内，请勿使用。
· 当传感器安装在移动基座上时，请勿对传感器电缆接合处施压。

尺寸(单位：mm)

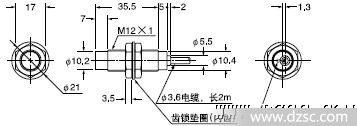

GX-N12M / GX-N12* 传感器

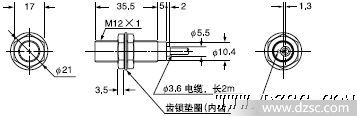

GX-N12ML / GX-N12MLB 传感器

GX-N18M / GX-N18* 传感器

GX-N18ML / GX-N18MLB 传感器

GX-N18M / GX-N18* 传感器

GX-N18ML / GX-N18MLB 传感器

MS-H12 MS-H18 / MS-H30 保护罩(另售)

型号	A	B	C	适用型号
GX-N12M(B)	5	φ 11.5	φ 14	GX-N12M(B)
GX-N18M(B)	6	φ 17.5	φ 20	GX-N18M(B)
GX-N30M(B)	8	φ 29.4	φ 33	GX-N30M(B)
