品牌:*视 型号:SF*V2系列 种类:光学 制作工艺:集成 输出信号:开关型 线性度:1(%F.S.) 迟滞:1(%F.S.) 重复性:1(%F.S.)
*了耐环境性能,更易于使用 <新机构> <*申请中>
尽可能消除接缝的无缝结构*视的*新研发成果。

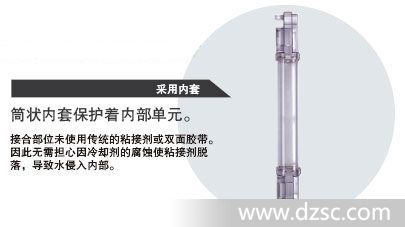

筒状内套保护内部单元。
尽可能消除了单元和透镜面等部位的缝隙(接缝),使油雾和粉尘等无法侵入,*了耐环境性能。
SF*系列已经通过IEC/JIS标准的IP65、IP67测试。(*版本2)
| ![]() |
常时检查光幕传感器电缆的误接线、断线、短路,以及内部电路异常或异常入光等故障。在装置调试时电气系统发生故障等
时,通过数字显示告知错误内容。无需像以往那样对LED的闪烁次数计数。
只要告知错误号,通过即可顺利进行技术支持。
![]() | ![]() |
光幕传感器诊断软件
*在电脑画面上选择光幕传感器显示的错误号,就可直观地显示出错误位置。
同时还显示处理方法,可*排除故障。
* WindowsTM是微软公司在美国以及其他*的商标或注册商标。

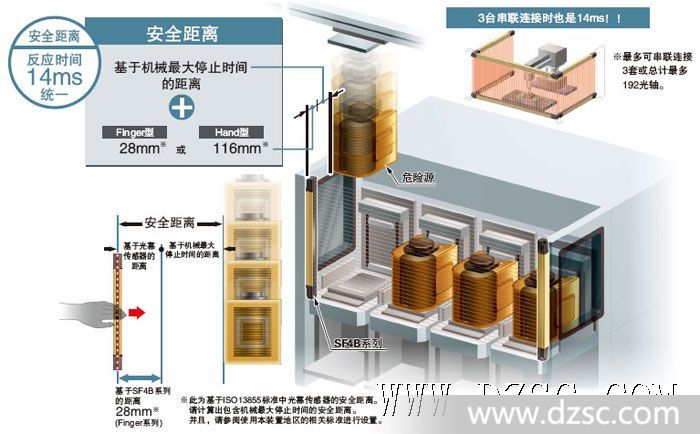

14ms*反应的实现与光轴数、光轴间距及串联连接台数无关。从而减轻了计算*距离的工作量。
![]() |

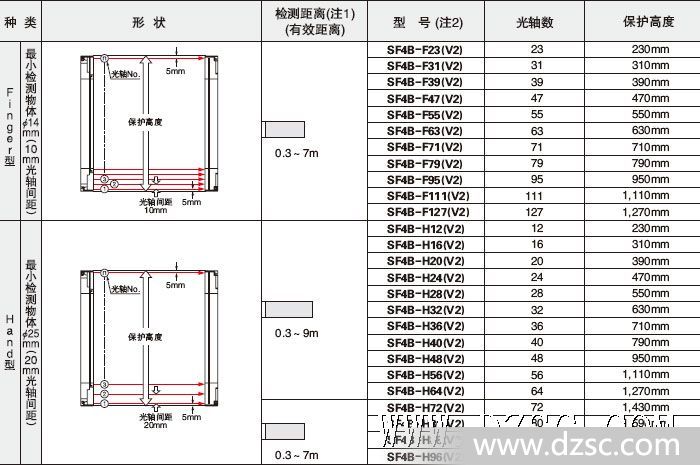

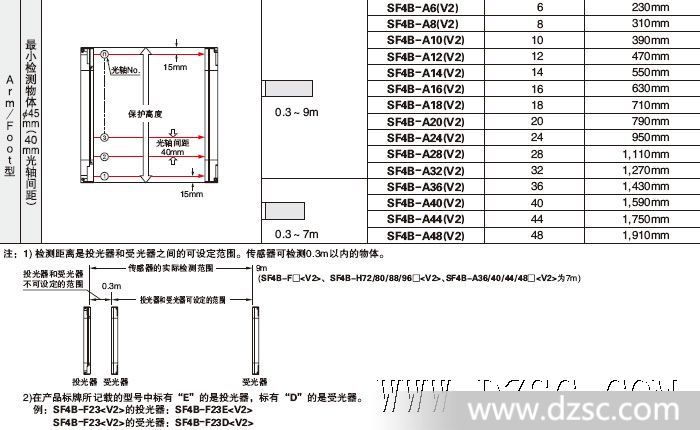

可根据使用的现场情况,从3种型号中选择光幕传感器 备有保护高度从230mm到1910mm(Finger型为1270mm)的各种规格。3种类型也可混合串联连接。 | ||
![]() | ![]() | ![]() |

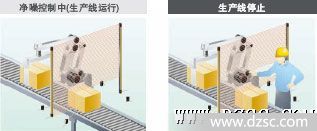

光幕主体上装备有净噪控制功能,*在人体通过时生产线停止,而工件通过时则可照常运行。可将净噪传感器和净噪指示灯直接与光幕传感器连接,无需净噪*的控制器。*,且兼顾*性和生产率。

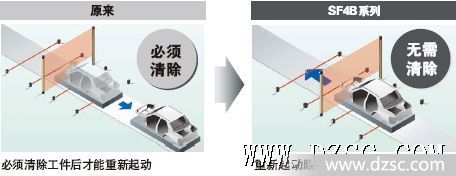

即使由于工件导致光幕传感器处于被遮光状态,从而使电源关闭时,或在进入净噪前(净噪传感器只有一个被遮光的状态)生产线停止时,装置也可顺利且*地重新起动,无需清除遮光的工件。
(示例)光幕传感器处于被遮光状态导致电源关闭时
光幕传感器主体内置有外部设备的监控功能(继电器熔敷*等)及联锁功能等的*继电器组功能。无需*继电器组即可构建*电路,由于能使控制柜更加小型化,从而有助于降*。
SF*系列的1个品种可适用于PNP晶体管输出和NPN晶体管输出。PNP的国外设备,NPN传感器的调换,正*接地的工厂,设备的国外转移等等,1个品种即可适用于*各种控制电路。
*性可通过接线筒单切换
输出*性设定线(屏蔽)连接到0V为PNP输出,连接到24V则切换到NPN输出。
![]() | ![]() |

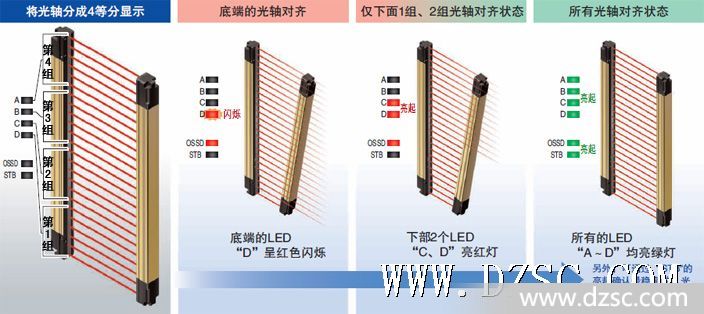

一眼就可确认入光位置的光轴对齐指示灯光轴对齐指示灯将光幕传感器的光轴分成4等分显示。作为光轴的对齐基准,当底端(或*)的光轴对齐时,LED呈红色闪烁。此后,光轴对齐的部分依次亮红灯,如果*光轴都入光则*的LED均亮绿灯。再加上稳定入光指示灯(STB),可实现更加稳定的设置。 | ||
![]() | ||

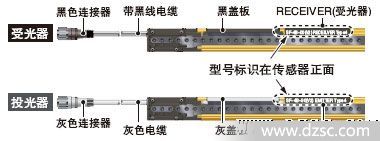

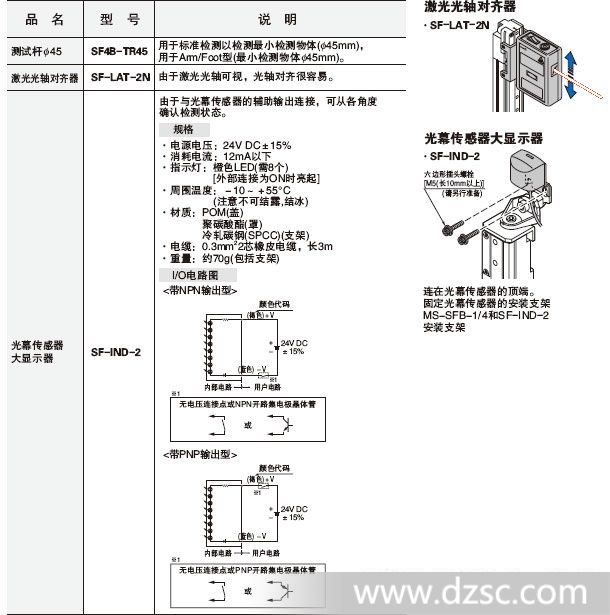

利用光轴调节器施工,简单方便通过激光光点进行光轴的调整。由于采用干电池驱动,因此在设备接通电源前就可完成光轴的调整。![]() 易于辨别投光器和受光器投光器为灰色,受光器为黑色,容易识别。可减少施工和维修中因误配线或误识别引起的故障。而且,还可从光幕传感器的正面确认型号。![]() | 施工性能大幅*(*申请中)由于光轴调节用的内六角螺栓是从便于作业的前面安装的,可在确认螺栓位置的同时便捷地调节光轴。采用M5螺栓可直接牢固地固定光轴的调节部分,不易引起光轴偏移的结构。![]() 无需*干扰线即可减少相互干扰装备了强*干扰的ELCA(Extraneous Light Check & Avoid)功能。由于光幕传感器的扫描时间可自动转换,从而可免受干扰的影响,因此无需在装置间进行*干扰配线。减少了因外部光线引起的误动作采用双重扫描方式※、重试处理等SUNX*的新功能,可以避免外围设备带来的瞬时性的外部光线干扰,减少了外部光线干扰造成的误动作,从而减少了机器的频繁停机重启。※已取得实用新案 |

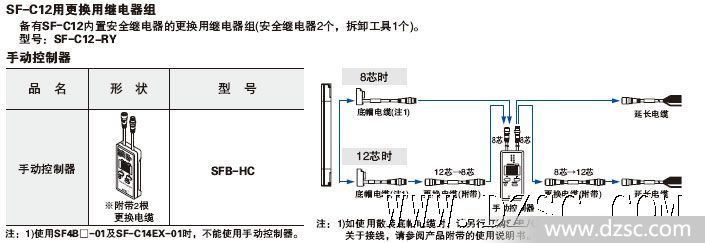

可手动进行各种设定的手动控制器 SFB-HC
可针对特定光轴的净噪控制功能使用手动控制器SFB-HC※(另售),可*对特定光轴进行净噪控制。由于可指定光轴,因此无需另外设置*进入用的*护装置。![]() 例如,根据工件高度,从底端起到*0光轴使净噪控制发挥作用时,如果*1光轴以上的光轴被遮光时,即判断为人体,使机器停止。 可选择*光轴!装备固定消隐功能装备有即使特定光轴被遮光也不会导致控制输出(OSSD)OFF的固定消隐功能。在进行某些应用时*方便,例如障碍物长时间将特定光轴遮住等场合。而且当障碍物离开检测区域时,控制输出(OSSD)会强制OFF,因此该功能十分*。![]() 可选择辅助输出的输出模式
1)当使用固定消隐功能,浮动消隐功能以及净噪功能时该模式不能使用。 2)与固定消隐功能,浮动消隐功能以及净噪功能无关,输出检测区域的入光/遮光状态。 ![]() ※使用SF*-口-01<V2>和SF-C14EX-01时,不能使用手动控制器。 可使非特定光轴失效!装备浮动消隐功能可使非特定的1、2或3个光轴失效。当被遮光光轴数在设定光轴数以下时,不会导致控制输出(OSSD)OFF。工序更替时,例如障碍物在检测区域内移动,以及向光幕传感器的检测区域内放置材料等时,此功能*方便。 ![]() (注1):如使用浮动消隐功能,则*小检测物体会有改变。详情请参阅“使用指南”(P.46)。 装备有其他多种功能投光量控制功能该功能用于减少投光量。可在正常模式和短路模式这两个阶段变更设定。出厂设定为正常模式。 设定内容监控功能 该功能可确认光幕传感器的各种设定。 保护功能 该功能*只有输入*时才可变更光幕传感器的设定。出厂设定为保护功能无效。 设定复制功能 可将设定内容复制到其他的光幕传感器中。在重复进行相同设定时,该功能可节约设定时间。 净噪灯诊断的设定 如果使净噪灯诊断失效,那么即使净噪灯关闭,净噪功能也可继续运行。 |

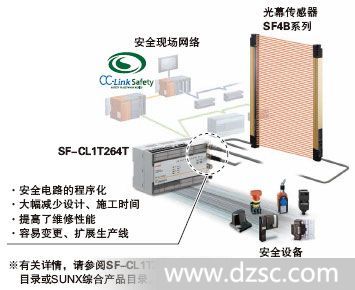

![]() 适用于PNP/NPN两种*性!(SF-C10系列)由于使用1个机种即可进行PNP/NPN的输入切换,从而有助于减少注册号。![]() 采用连接器连接的控制器单元 (SF-C11)与光幕传感器的接线采用简单的连接器连接。可缩短施工和更换时间。![]() 牢固型控制器单元 (SF-C12)牢固的金属外壳中内置*继电器。由于采用IP65保护构造,无需装入控制柜中,可以单独设置使用。![]() 薄型控制器单元 (SF-C13)厚度*22.5mm,控制柜内*有的狭小空间也能安装。![]() | ![]() 应用扩展单元(SF-C14EX(-01))将①光幕传感器输出,②净噪控制,③紧急停止按钮这3个系统的*电路汇集在1台上。![]() 远程I/O单元 (SF-CL1T264T)将光幕传感器和*设备连接至CC-Link*现场网络,可实现网络化和节省配线。![]() |

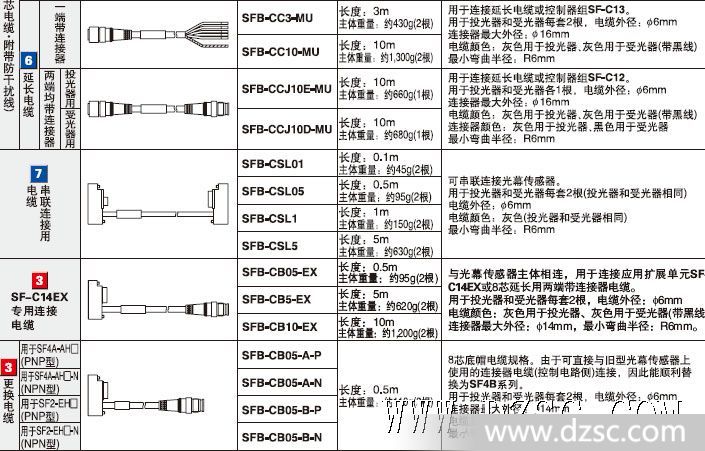

安装支架和连接电缆另售。 |

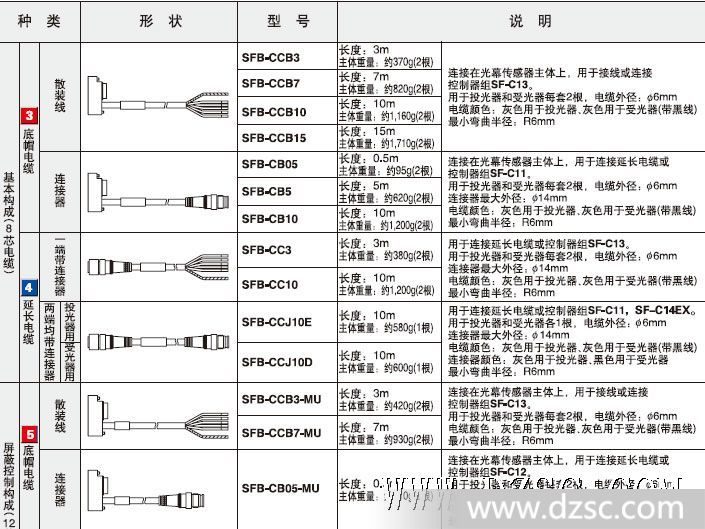

基本构成(8芯电缆) | 净噪控制构成(12芯电缆、带*干扰线) |
![]() | ![]() |
![]() ![]() |
品名 | 型号 | 说明 | |
后部/侧面*安装支架 (材质:钢) | M8后部*安装支架 | MS-SFB-7-T | 后部*。用1个M8内六角螺栓在后部安装光幕传感器。 (1套4个支架用于投光器和受光器) |
M8侧面*安装支架 | MS-SFB-8-T | 侧面*。用1个M8内六角螺栓在侧面安装光幕传感器。 (1套4个支架用于投光器和受光器) | |
M8后部/侧面*安装支架组件 | MS-SFB-1-T2 | 根据支架组合方式,可用作后部*的MS-SFB-7-T或侧面专 用的MS-SFB-8-T。(1套4个支架用于投光器和受光器) | |
360°安装支架 (材质:锌压铸) ※光幕传感器可在水平 方向上360°旋转。 | 标准安装支架 | MS-SFB-1 | 用于光幕传感器后部和侧面安装。 (1套4个支架用于投光器和受光器) |
M8安装支架 | MS-SFB-1-T | *用1个M8六边形插头螺栓即可进行光幕传感器后部和侧面安装。 (1套4个支架用于投光器和受光器) | |
间距变换支架 | MS-SFB-4 | 用于将保护高度为200mm以上的旧型光幕传感器 更换成SF*系列。同时也用于安装2个M5六边形插头螺栓。 (1套4个支架用于投光器和受光器) | |
M8间距变换支架 | MS-SFB-4-T | 用于将保护高度为200mm以上的旧型光幕传感器 更换成SF*系列。同时也用于安装1个M8六边形插头螺栓。 (1套4个支架用于投光器和受光器) | |
*安装支架 (材质:锌压铸) | MS-SFB-3 | 可在不*出保护高度的情况下进行*安装。 (1套4个支架用于投光器和受光器) |
M8后部*安装支架 | M8侧面*安装支架 | 标准安装支架 |
·MS-SFB-7-T ·MS-SFB-1-T2(后部安装时) ![]() | ·MS-SFB-8-T ·MS-SFB-1-T2(侧面安装时) ![]() | ·MS-SFB-1![]() |
M8安装支架 | 间距变换支架 |
·MS-SFB-1-T![]() | ·MS-SFB-4![]() |
M8间距变换支架 | *安装支架 |
·MS-SFB-4-T![]() | ·MS-SFB-3![]() |
![]() ![]() |
![]() | ![]() |
![]() ![]() |
适用光轴/品名 | 正面*护罩 | 保护杆组件 | 背面/侧面* 保护杆组件 | 光幕传感器用隅角镜 | |||
Finger | Hand | Arm/Foot | 型号 | 型号 | 型号 | 型号 | *反射面 |
23 | 12 | 6 | FC-SFBH-12 | MC-SFBH-12 | MC-SFBH-12-T | RF-SFBH-12 | 236×72mm |
31 | 16 | 8 | FC-SFBH-16 | MC-SFBH-16 | MC-SFBH-16-T | RF-SFBH-16 | 316×72mm |
39 | 20 | 10 | FC-SFBH-20 | MC-SFBH-20 | MC-SFBH-20-T | RF-SFBH-20 | 396×72mm |
47 | 24 | 12 | FC-SFBH-24 | MC-SFBH-24 | MC-SFBH-24-T | RF-SFBH-24 | 476×72mm |
55 | 28 | 14 | FC-SFBH-28 | MC-SFBH-28 | MC-SFBH-28-T | RF-SFBH-28 | 556×72mm |
63 | 32 | 16 | FC-SFBH-32 | MC-SFBH-32 | MC-SFBH-32-T | RF-SFBH-32 | 636×72mm |
71 | 36 | 18 | FC-SFBH-36 | MC-SFBH-36 | MC-SFBH-36-T | RF-SFBH-36 | 716×72mm |
79 | 40 | 20 | FC-SFBH-40 | MC-SFBH-40 | MC-SFBH-40-T | RF-SFBH-40 | 796×72mm |
95 | 48 | 24 | FC-SFBH-48 | MC-SFBH-48 | MC-SFBH-48-T | RF-SFBH-48 | 956×72mm |
111 | 56 | 28 | FC-SFBH-56 | MC-SFBH-56 | MC-SFBH-56-T | RF-SFBH-56 | 1,116×72mm |
127 | 64 | 32 | FC-SFBH-64 | MC-SFBH-64 | MC-SFBH-64-T | RF-SFBH-64 | 1,276×72mm |
- | 72 | 36 | FC-SFBH-72 | MC-SFBH-72 | MC-SFBH-72-T | RF-SFBH-72 | 1,436×72mm |
- | 80 | 40 | FC-SFBH-80 | MC-SFBH-80 | MC-SFBH-80-T | RF-SFBH-80 | 1,596×72mm |
- | 88 | 44 | FC-SFBH-88 | MC-SFBH-88 | MC-SFBH-88-T | RF-SFBH-88 | 1,756×72mm |
- | 96 | 48 | FC-SFBH-96 | MC-SFBH-96 | MC-SFBH-96-T | RF-SFBH-96 | 1,916×72mm |
SF*-F□ | SF*-H□ | SF*-A□ | |||
12~64 光轴型 | 72~96 光轴型 | 6~32 光轴型 | 36~48 光轴型 | ||
*安装投光器 | 0.3~6m | 0.3~7.5m | 0.3~6m | 0.3~7.5m | 0.3~6m |
*安装受光器 | 0.3~6m | 0.3~7.5m | 0.3~6m | 0.3~7.5m | 0.3~6m |
两侧同时安装投·受光器 | 0.3~5.5m | 0.3~7m | 0.3~5.5m | 0.3~7m | 0.3~5.5m |
·RF-SFBH-□ L字型·U字型安装时需要2套或3套光幕传感器,但利用隅角镜反射光,1套光幕传感器即可进行L字型·U字型安装。 检测距离
| ![]() |
保护杆组件 | 背面/侧面*保护杆组件 |
MC-SFBH-□ | MC-SFBH-□-T |
![]() |
品名 | MC-SFBH-□ | MC-SFBH-□-T | ||
数量 | 备注 | 数量 | 备注 | |
保护杆 | 1根 | 材质:铝 | 1根 | 材质:铝 |
保护杆安装支架 (左侧用,右侧用) | 各1个 | 材质:压铸锌 | 各1个 | 材质:铁(铬酸盐光泽处理) |
带垫圈的六边形插头螺栓 | 2个 | M5(长20mm) | 2个 | M5(长20mm) |
六边形插头螺栓 | 2个 | M5(长16mm) | 2个 | M5(长18mm) |
保护杆嫁连支撑支架 MS-SFB-6(另售) (注1) | 1个 | 材质:铁(铬酸盐光泽处理) | 1个 | 材质:铁(铬酸盐光泽处理) |
![]() |
![]() |
净噪灯推荐产品指南 | *继电器、小型接触器推荐产品指南 |
MARUYASU电业株式会社制 型号:BLR-30O-C IDEC株式会社制 型号:HW1P-5Q7A 注意:推荐产品的有关详情,请向各制造商咨询。 | 松下电工株式会社制 型号:SF系列(*继电器)、PC-5系列(小型接触器) 注意:推荐产品的有关详情,请向松下电工(中国)有限公司咨询。 |
