品牌:HL/HP-X系列数显表 产品型号:HL/HP194U-3×1
简介
X系列仪表是根据客户要求固定测量范围的数字显示仪表。（不能任意更改测量量程、* 变比）精度&plu*n;0.5%、显示*大值1999。
交流电压表： 输入测量范围AC0-600V
直流电压表： 输入测量范围DC0-600V
交流电流表： 直通输入电流AC0-20A，大于20A电流要外配*互感器，订货时请说明变比值，举例如互感器变比为100A/5A或 200A/1A
直流电流表： 直通输入电流DC0-20A，大于20A电流要外配分流器，订货时请说明分流器变比值，举例如分流器变比为200A/75mA或150A/60mA
数显工频频率表：交流电压信号输入幅值AC30V-600V，自动显示电压频率范围10.0Hz-99.99Hz或10.00Hz-99.99Hz
功率因数技术参考
分单相功率表和三相功率因数表测量显示功率因数*潜后值，-0.5～1～0.5
单相功率因数表： 输入电压AC220V、电流5A或1A
三相功率因数表： 输入电压AC380V或100V、电流5A或1A
功率表技术参数
单相功率表： 输入电压AC220V、电流10A，测量功率范围0-1999W
三相有功功率表： 输入电压AC380V或XXX/100V、电流互感器*值XXXA/5A可以测量显示实际做功的*大有功功率值
三相无功功率表： 输入电压AC380V或XXX/100V、电流互感器*值XXXA/5A可以测量显示实际的*大无功功率值
仪表工作电源 AC220V，需要其他电源时请说明
注意事项
●仪表精度须在通电预热20分钟以上方能作*测量
●如仪表无显示，应先检查辅助电源接线是否正确，电压是否在规定范围内
●如显示不正常，应检查信号接线是否正确或拧紧接触，以及外配的互感器、分流器是否匹配与输入正常。
●若要校验仪表，校验仪器应*0.1级，才能*校验*。
●仪表的辅助电源要稳定，不能*过规定电压10%范围，否则就不能*仪表正常工作，甚至烧毁仪表。
●校准电位器为仪表校准时所用，无标准仪器及非*人员切勿调校
●*回路中的电流接线端子螺钉务*拧紧*引线接触*，以免产生事故

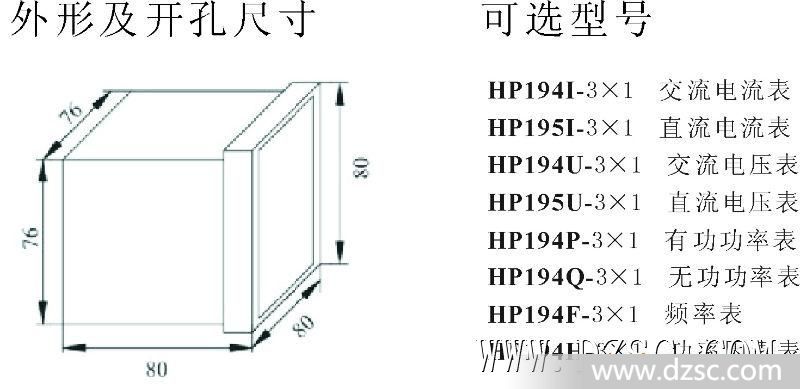

外形及开孔尺寸 可选型号
订货须知
订货时请告知产品名称、规格型号、电压、PT比值、电流*比值。注明单相功率、三相功率、有功功率或无功功率表，并告知电压信号值，电流比值或显示测量*大的功率值。
