一、通用描述

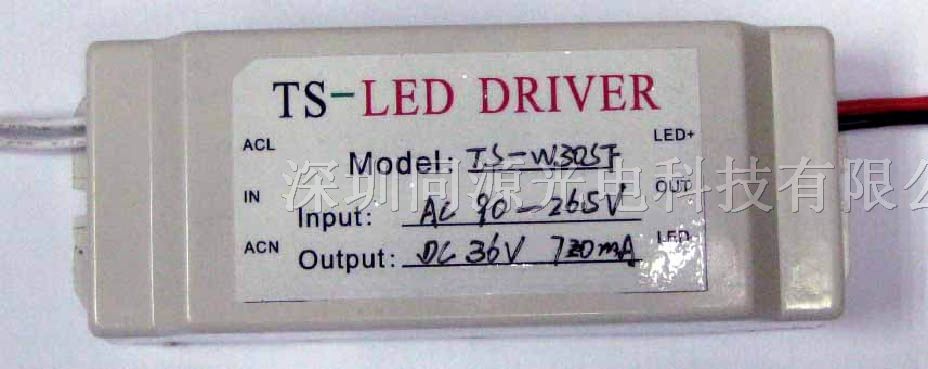

TS-W30SFA是我公司为 LED天花灯、坎灯、灯管，平面灯，灯箱等LED灯具开发的外置式隔离恒流恒压驱动电源，该驱动电源采用*的恒流恒压控制系统+有源功率因素（PFC）校正，具有体积小、恒流精度高、效率高、稳定性好、保护功能*、*、低噪声、长寿命等优点；直接驱动36V/720mA的LED灯具或LED模组。
二、产品特点
1、宽输入电:AC 90-265V/50-60Hz；
2、转换效率：≥89%；
3、功率因数：≥0.97（at 220V）；
4、输出电压：30~40V；
5、*大输出电流：720mA；
6、*大输出功率：30W；
7、恒流精度：±1%；
8、保护功能：欠压、过压、过载、开路、短路、过温保护等；
三、产品PCB`A尺寸：长X宽X厚=116X42X25（mm）
四、PF与输入电压的特性曲线
五、安装事项
1、本产品主要用AC输入电压为90~265V的LED天花灯、坎灯、灯管，平面灯等LED灯具的外置式隔离恒流恒压驱动电源，输出电压在30~40VDC,*大输出电压720mA,*大输出功率30W；
2、接线端说明：外壳铭牌上印的＂AC-L＂和＂ＡＣ-Ｎ＂为交流市电输入端，且＂AC-L＂对应接在*的相(火)线上，＂ＡＣ-Ｎ＂对应接在*的*线上；＂LED+＂和＂LED-＂为接LED模组端，且＂LED+＂对应接在LED模组的正*上（红色线），＂LED-＂对应接在LED模组的负*上（黑色线）；先接好负载，并确认接线的正确和接触良好，再上电，如有异常立即切断交流输入电源。
3、电源模块与LED模组的连接部分，*要做好*缘处理，避免在使用中发生短路。
4、非*人员不可拆卸，维修本电源。如有技术问题请联系我们的销售人员帮忙解决。
