品牌:涌纬自控 型号:YWG-HSD-3 种类:霍尔 制作工艺:陶瓷 输出信号:模拟型
霍尔电流传感器
型号：YWG-HSD-3-□A
一、概述
YWG系列霍尔效应传感器，可以测量任意波形的电流和电压，输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点，采用补偿电路进行控制，*地减少了温漂对测量精度的影响，*测量准确；具有精度高、安装方便、售价低的特点。
YWG系列霍尔效应传感器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。
二、原理
YWG-HSD系列电流传感器是一种原边与副边高度电隔离，副边真实反映被测直流、交流、脉动电流等原边波形的传感器。它具有反应时间快、过载能力强、温度特性好、输出连续可调、性能稳定等优点。
三、主要功能与特性
1、可以测量任意波形的电流，输出端能真实地反映输入端电流或电压的波形参数
2、采用温度补偿电路进行控制，*减小温漂对测量精度的影响，*测量准确
3、精度高、安装方便、售价低
四、性能指标
| 过载能力：2倍连续、20倍1秒 准确度：＜1.0%1N 线性度：*0.2% 失调电压：小于&plu*n;20mV 温度漂移：*&plu*n;100ppm/℃ 反应时间：小于10μs 频率特性：0～10kHz 工频耐压：AC2kV/min.1mA 工作环境：0～45℃ | 工作电源：&plu*n;12V～&plu*n;15V，＋12V，＋15V 电源耗电：≤30mA 阻燃特性：UL94－V0 保护：内置电源浪涌、*性反接保护 执行标准：QB/－2002 外壳材料：阻燃塑料(蓝色) 隔离：输入/输出隔离 结构：引脚接线 |
五、产品选型表

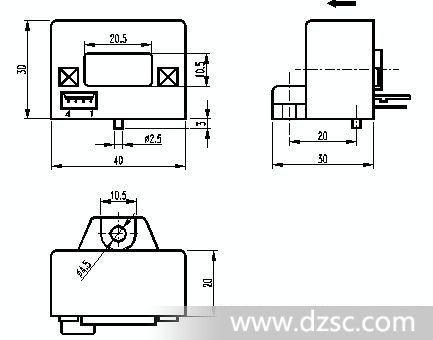

六、外形尺寸
一、概述
YWG系列霍尔效应传感器，可以测量任意波形的电流和电压，输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点，采用补偿电路进行控制，*地减少了温漂对测量精度的影响，*测量准确；具有精度高、安装方便、售价低的特点。
YWG系列霍尔效应传感器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。
二、原理
YWG-HSD系列电流传感器是一种原边与副边高度电隔离，副边真实反映被测直流、交流、脉动电流等原边波形的传感器。它具有反应时间快、过载能力强、温度特性好、输出连续可调、性能稳定等优点。
四、技术性能指标
测量范围 | 2IN | 频率特性 | 0～10kHz |
过载能力 | 20IN | *缘耐压 | AC2.0kV/min?1mA |
精度等级 | <1.0%IN | 工作环境 | 0～45℃ |
线性度 | *0.2% | 工作电源 | ?12V～?15V, 12V, 15V |
失调电压 | 小于?20mV | 电源耗电 | ≤30mA |
温度漂移 | *?100ppm/℃ | 阻燃特性 | UL94-VO |
反应时间 | 小于10us | 内置电源浪涌、*性反接保护； | |
五、执行标准
QB/-2002
六、型号及参数
型号 | 输 入/输 出 | 引脚接线 |
YWG-HSD-3-100A | 0～100A/0～4V | 1: 正工作电源端 2: 负工作电源端 3: 测量输出端 4: 公共接地端 |
YWG-HSD-3-200A | 0～200A/0～4V | |
YWG-HSD-3-300A | 0～300A/0～4V | |
YWG-HSD-3-400A | 0～400A/0～4V | |
YWG-HSD-3-500A | 0～500A/0～4V |
七、注意事项
1.工作电源、输出端*须正确连接，不能错接；
2.对于两个电位器，请不要随意调整，若需调校，用小螺丝刀缓慢旋转至所需精度即可；
3.原边母线的温度不应*过60℃；
4.当电流母线填满原边穿线孔时，获得*佳的测量精度；
5.使用环境应无导电尘埃和无腐蚀金属和破坏*缘的气体存在，海拔高度小于2500米；
6.测直流电流时，电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
