功能介绍：

1.该影像测量仪使用教导式程序编辑，在量测过程中自动纪录撰写，量测完成则程序亦编辑完成。程序可被储存、呼出及再执行。您亦可输入DXF档案到MCLNS并快速转换成MCLNS可执行的程序。

2.可自动纪录量测结果——量测完成后，您可通过量测信息及影像工具获得您想要的资料，或计算、重组及储存这些资料。

3.影像测量仪自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到EXCEL生成统计报表。

4.影像测量仪自动控制：以软件控制测量仪的工作台面移动方向，使测量更方便。

5.影像测量仪自动测量重复操作次数：测量同一产品所要检测的尺寸，设置自动测量的重复次数，则不需要每次重复绘图、标注，节省了时间。

6.影像测量仪光学对焦：由计算机判定每次的对焦面，以*变换焦距时测量的重现性及精准度。（重现性及精准度在2ΜM之内）

7.影像测量仪地图”窗口：可把所拍的工件局部照片精密的整合成工件全图，并保存为高像素的

照片。还可打开以前所拍的地图，直接进行绘图、标注、修改等操作。

8.影像测量仪抄数：可将产品外形描出，描出的图形可转入AUTOCAD形成工程图。

9.影像测量仪形位公差：真圆度，真直度，同心度，可计算出产品上圆形真圆度、直线边真直度及

两圆心的同心度。

影像测量仪规格参数：

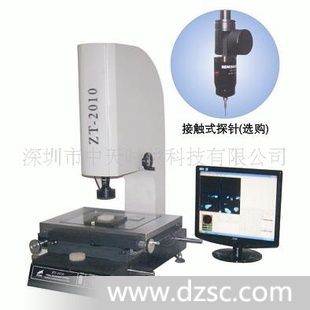

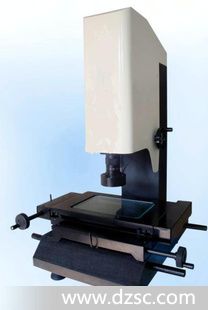

影像测量仪型号       ZT-2010T          ZT-3020T             ZT-4030T

金属台尺寸(mm)       404×228           500×330            606×466

玻璃台尺寸(mm)       260×160           350×280            450×350

X/Y/测量行程(mm)   200×100×150        300×200×150       400×300×150

仪器重量(kg)            110                 140                240

外型尺寸        756×540×860        670×660×950         720×950×1020

测量与瞄准系统     摄影机:日本原装1/2彩色CCD  45万像素

(标准配备)          变焦物镜倍率:0.7X-4.5X     电视总倍率:30X-190X

                   双十字线发生器       数显解析度:0.001mm    重复性:&plu*n;0.001mm

                   X、Y坐标示值误差:(33+L/200)μm

影像测量软件系统: 手动测量、半自动测量、自动测量三种测量方法

照明:表面光源与*光源均采用长寿命LED,亮度可调。
