品牌:蚌埠宇航 型号:YHZX-3 种类:称重 材料:金属 材料物理性质:*缘体 材料晶体结构:非晶 制作工艺:集成 输出信号:数字型 *护等级:ip 68 线性度:0.01（%F.S.） 迟滞:0.01（%F.S.） 重复性:0.01（%F.S.） 灵敏度:1.0-2.0 漂移:0.005 分辨率:8000
|
| 产品内容说明 |

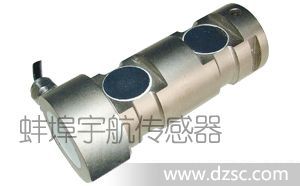

轴销式传感器（YHZX系列）
特 征
◆轴销式传感器是测量轴承、滑轮等构件的径向载荷或钢丝绳张力的*传感器，主要是替代平衡滑轮、定滑轮的轴或其他形式的销轴安装在结构中做径向力测量。
◆轴销式传感器常用于齿条施工升降机、塔式起重机、启闭机、港机、环链葫芦以及无法安装其他类型传感器的场合。 |
技术指标| 型号 | | YHZX-1型 | YHZX-2型 | YHZX-3型 | 额定载荷 | t | 10，20 | 2，3，4，5 | 3 | 精度 | | G5 | 综合误差 | (%FS) | ≤&plu*n;0.5 | 蠕变 | (%FS/30min) | ≤&plu*n;0.1 | 温度对输出灵敏度的影响 | (%FS/10℃) | ≤&plu*n;0.1 | 温度对*点输出的影响 | (%FS/10℃) | ≤&plu*n;0.1 | 输出灵敏度 | (mv/v) | 1&plu*n;0.02 | 输入阻* | (Ω) | 750&plu*n;10 | 输出阻* | (Ω) | 700&plu*n;7 | *缘阻* | (MΩ) | ≥5000(50VDC) | *点输出 | (%FS) | 1.0 | 温度补偿范围 | (℃) | -10～+40 | 允许使用温度范围 | (℃) | -35～+70 | 推荐激励电压 | (V) | 5～12(DC) | *大激励电压 | (V) | 18(DC) | *过载范围 | (%FS) | 150 | *限过载范围 | (%FS) | 200 | | *护等级 | | IP67 | | 材料 | | 优质合金钢 |
备注：
1、传感器量程非实际起*重量，用户可根据实际倍率选择合适量程。
2、传感器阻*和输出灵敏度可根据用户要求*定制。

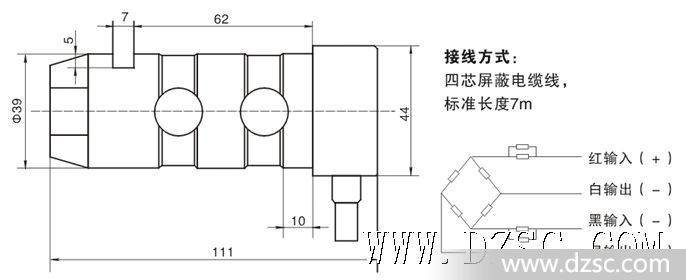

YHZX-1外形尺寸(mm)及接线方式
YHZX-2外形尺寸(mm)及接线方式
YHZX-3外形尺寸(mm)及接线方式
总体安装及连接示意图

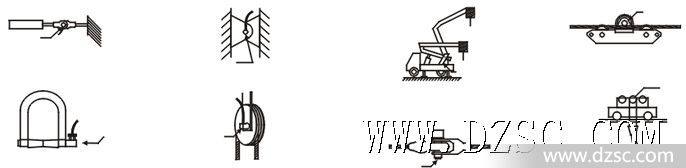

轴销式传感器应用示意
说明：
轴销式传感器可根据不同用途方便地安装在两金属结构联接处的挂钩、索具卸扣、动滑轮（组）、定滑轮（组）、楔形接头、钢索索节、船用索具、开式螺旋扣、拉杆头部和叉形接头、连接叉、*环、钢轮的轴孔内，既能起到替代原有轴的功能，又起到称重测力传感器的作用，从而使整个称重测力控制系统的机械部件大大简化。传感器与控制器及仪表组成*载限制系统后，将具有声光报警并切断起重机起升回路电源的功能。用户若定制*传感器，则还将具有称重功能（即*显示起*重量）。 |
