品牌:杭州天矩 型号:TG2018 种类:压力 材料:陶瓷 材料物理性质:导体 材料晶体结构:多晶 制作工艺:陶瓷 输出信号:模拟型 线性度:≤&plu*n;0.2-0.4(%F.S.) 迟滞:≤&plu*n;0.2-0.4(%F.S.) 重复性:≤&plu*n;0.2-0.4(%F.S.) 灵敏度:mV/V 1.8-3.0 2.6-4.5 3.6-6.0 2.6-3.8 4.3-6.5 漂移:≤&plu*n;0.02%FS/℃ 0-70℃

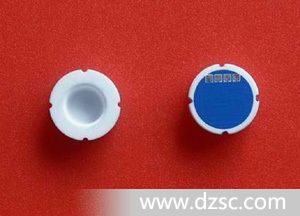

TG-2018陶瓷压力传感器
|
一体化厚膜压力传感器是国际上近年来才试制成功的第三代陶瓷压力传感器。TG2018陶瓷压力传感器采用钢玉陶瓷基体(99%Al2o3) ,*压阻浆料Hybrid工艺和功能激光修调技术,*每个传感器具有一致的电特性和*性。*制造技术和一体化结构的采用,使传感器的工作温度达-40℃…+135℃,过载压力5*.一体化厚膜压力传感器克服了普 | ![](https://www.dzsc.com/uploadfile/company/343845/c12011030306324256714551.jpg) | 通厚膜压力传感器芯片与陶瓷环采用黏结工艺而采用芯片与陶瓷环实现一体化,从而使传感器的线性、重复性和迟滞性(Linearity, Hysteresis & Repeatability)有显著的*。同时,一体化结构克服了普通厚膜压力传感器芯片与陶瓷环的电气联接采用导电树脂互联而采用直接互联,传感器的*性、稳定性和工作温度范围大大得到*。一体化厚膜压力传感器的优异性能,是压力传感器的发展方向。
TG2018厚膜压力传感器主要技术参数:
压力范围bar 50 过载压力bar0 120 灵敏度mV/V 1.8-3.0 2.6-4.5 3.6-6.0 2.6-3.8 4.3-6.5
序号特性单位规范 1激励电压VDC/stabilized 5-30 2桥路阻*kΩ&plu*n;20% 11 3满度信号范围mV/V 1.8-6.5 4*位输出mV/V 0-&plu*n;0.2 5线性、重复性和迟滞性%FSO t* ≤&plu*n;0.2-0.4 6参考温度范围℃25 7工作温度范围℃-40-+125 8稳定性%FS/每年&plu*n;0.2 9灵敏度温飘%FS/℃≤&plu*n;0.015 0-70℃ 10*位温飘%FS/℃≤&plu*n;0.02 0-70℃ 11時飘% ≤0.02 |
|
