类型:接地电阻测量仪表 型号:ER*-2000+ 测量范围:0.01Ω-1.2（MΩ）
1。ETCR系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断*完善，对老款产品的彻底升级。其性能主要体现在：
*开机长时间自检等待，开机立即进入测试。
*继电器自检方式，采用**的算法及数字集成处理技术。
*老款产品笨重的问题，更加*合手持仪表的特性。
*外观设计，面板6键操作，性能直通。
增加了声光报警功能，“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
测量范围增加到0.01Ω-1200Ω。
存储数据99组，功耗更低，*大启动、工作电流小于50mA。
ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电*，*快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR系列钳形接地电阻仪有长钳口及圆钳口之分，见图。长钳口*适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统
的泄漏电流和中性线电流。
注：“√”表示有此规格。
2．量限及准确度
测量模式 | 测量范围 | 分辨力 | 准确度 |
电阻 | 0.010Ω-0.099Ω | 0.001Ω | &plu*n;（1%＋0.01Ω） |
0.10Ω-0.99Ω | 0.01Ω | &plu*n;（1%＋0.01Ω） | |
1.0Ω-49.9Ω | 0.1Ω | &plu*n;（1%＋0.1Ω） | |
50.0Ω-99.5Ω | 0.5Ω | &plu*n;（1.5%＋0.5Ω） | |
100Ω-199Ω | 1Ω | &plu*n;（2%＋1Ω） | |
200Ω-395Ω | 5Ω | &plu*n;（5%＋5Ω） | |
400-590Ω | 10Ω | &plu*n;（10%＋10Ω） | |
600Ω-880Ω | 20Ω | &plu*n;（20%＋20Ω） | |
900Ω-1200Ω | 30Ω | &plu*n;（25%＋30Ω） | |
*电流 | 0.00mA -9.95mA | 0.05mA | &plu*n;（2.5%＋1mA） |
10.0mA -99.0mA | 0.1mA | &plu*n;（2.5%＋5mA） | |
100mA -300mA | 1mA | &plu*n;（2.5%＋10mA） | |
0.30A-2.99A | 0.01A | &plu*n;（2.5%＋0.1A） | |
3.0A-9.9A | 0.1A | &plu*n;（2.5%＋0.3A） | |
10.0A-20.0A | 0.1A | &plu*n;（2.5%＋0.5A） |
3．技术规格
电阻量程 | 0.01Ω-1200Ω |
*电流量程 | 0.00mA-20.0A |
电阻分辨率 | 0.001Ω |
*电流分辨率 | 0.05mA |
数据存储 | 99组 |
声光报警 | “嘟--嘟--嘟--”报警声，按AL键开、关 |
报警临界值设定范围 | 电阻：1-199Ω； *电流：1-499mA |
电 源 | 6VDC（4节5号碱性干电池） |
工作温湿度 | -20℃-55℃；10％RH-90％RH |
液晶显示器 | 4位LCD数字显示，长宽47mm×28.5mm |
钳口尺寸 | 长钳口65mm×32mm；圆钳口Φ32mm |
钳口张开尺寸 | 长钳口28mm;圆钳口32mm |
钳表质量 | 长钳口1160g;圆钳口1120g(含电池) |
钳表尺寸 | 长钳口：长宽厚285mm×85mm×56mm 圆钳口：长宽厚260mm×90mm×66mm |
*爆标志 | ExiaⅡ BT3 |
保护等级 | 双重*缘 |
结构特点 | 钳形* |
换 档 | 全自动换档 |
外部磁场、电场 | ＜40A/m；＜1V/m |
单次测量时间 | 0.5秒 |
电阻测量频率 | ＞1KHz |
*被测电流频率 | 50/60Hz自动 |
注：“*”*限于C型。

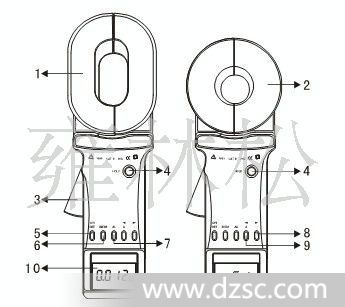

1.长钳头:65×32mm
2.圆钳头:Φ32mm
3.*：控制钳口张合
4.HOLD键：锁定/解除显示/存储
5.POWER键：开机/关机/退出/组合清除数据
6.MEM键：数据查阅键/组合清除数据
7.AL报警功能键：报警功能开启/关闭/报警临界值设定
8.电阻测量切换键Ω/右箭头键
9.*电流测量切换键A/左箭头键
10.液晶显示屏
注：“*”*限于C型。
