品牌:上润 型号:WP201TC2-K 类型:数显温度变送器 测量范围:0～55℃（℃） 测量精度:&plu*n;0.2%FS&plu*n;1字或&plu*n;0.5%FS&plu*n;1字（℃） 输出信号:DC 1V～5V或DC 4mA～20mA
| 智能温度隔离变送器 | | | | 智能温度隔离变送器 采用小型插装式结构，内部使用*的微处理器进行智能控制，用于将各种热电偶/热电阻检测来的温度信号转换成系统所需的标准信号变送输出。可对各种非线性输入信号进行*的线性校正。
隔离变送器分为热电偶型与热电阻型二种。来自热电偶的热电动势或热电阻的阻值变化经变送器转换成为与温度成比例的DC 1V～5V或DC 4mA～20mA变送输出信号。变送输出与温度对应的量程可通过变送器的参数设定予以更改。
可选用*的编程显示模块，可将输入信号所对应的温度测量值以数字方式清晰直观地显示出来。输入/输出回路均采用光电隔离，*干扰性能*。变送输出具有DC 1V～5V或DC 4mA～20mA输出信号的选择功能和传感器断偶保护功能。
可带有一路串行通信输出，可在RS-232C、RS-485通信协议中任意选择。
有单路输入/单路输出、单路输入/双路输出、双路输入/双路输出等型式。 | | | | |
|
| 主要技术参数 | | | | 输 入 热电偶： B、S、K、E、J、T、WRe等
热电阻： 标准铂热电阻：Pt100（3线制） 标准铜热电阻：Cu50（3线制）
输入范围 标准热电偶：≥5mV DC 标准热电阻≥20℃
*点迁移 输入量程的-100%～+100%
源 电 阻 500以下(影响值：＜&plu*n;0.1%/150)
输 出 两路输出（光电隔离）：
*路：DC 1V～5V或DC 4mA～20mA，出厂初设为DC 4mA～20mA（可选择）；
第二路：DC1V～5V或DC 4mA～20mA，或控制/报警继电器ON/OFF输出(AC220V/0.5A、
DC 24V/1A阻性负载)或标准串行通讯输出：RS-232C、RS-485
允许负载电阻 ≥250KΩ( DC 1V～5V输出时)
0～600Ω(DC 4mA～20mA输出时)
精 度 &plu*n;0.2%FS&plu*n;1字或&plu*n;0.5%FS&plu*n;1字
冷端补偿误差 &plu*n;1℃
参数设定 由本公司*编程器进行设定
断偶保护 断偶保护时间＜2s/FS
响应时间 约500ms(时间常数)约0.5Hz/-3dB
共模抑制比 50Hz时＞120dB
电 源 AC 90～265V（开关电源） DC 24V&plu*n;10% （开关电源）
功 耗 220V AC时≤3W 24V DC时≤100mA
环境温度 0～55℃
相对湿度 5～99%RH(不结露)
*缘电阻 各端子与接地端子之间：100MΩ/DC 500V
*缘强度 电源端子与接地端子之间：AC 1500V/1分钟
输入/输出端子与接地端子间：DC500V/1分钟。
结 构 小型化插装式结构颜色芒塞尔N4.0
重 量 主体：约180g 插座：约80g
维 护 在安装配线状态下主体可以更换*编程器通讯接口位于主体前面 | | | |
|

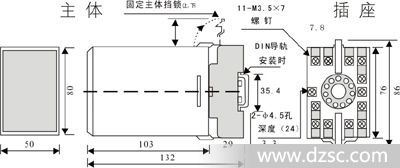

| 安 装 图 | | | | | 安装形式：DIN导轨安装或壁装。外形尺寸（单位：mm）： | | | |
|
| 安装尺寸 | | | | | ★请按左图设置安装间距。（壁装时）
★DIN导轨安装时，采用35mmDIN导轨安装，主体间应有10mm的间距
★使用配线槽时，请将配线槽安装在距离主体上下面各20mm以上的位置上。 | | | |
|
| 外部连接 | | | | | 注 意：
1.外部连接端子为M3.5螺钉。使用非焊接的压接端子连接。
2.在外部应设置电源开关和熔断器。推荐使用0.5A熔断器，（使用DC 24V电源时用快速熔断型）。
3.仪表内部设有过流保护功能；可*因内部电源短路导致仪表损坏。
4.在有雷电影响场合，请安装避雷器。 | | | |
|
| 产品选型 | | | | | | 选型举例：WP201TC2-K (0～1300℃), WP202TC23-KK (0～1300℃, 0～1300℃)
选型举例：WP201TC26-Pt100 (0～400℃), WP202TR22-CU50CU50 (0～150℃, 0～150℃) | | | |
|
| |
 |
| |
 |
