品牌:横河 型号:EJA110A 测量范围:0-100（kPa） 精度等级:0.075
一、产品简介： | |||

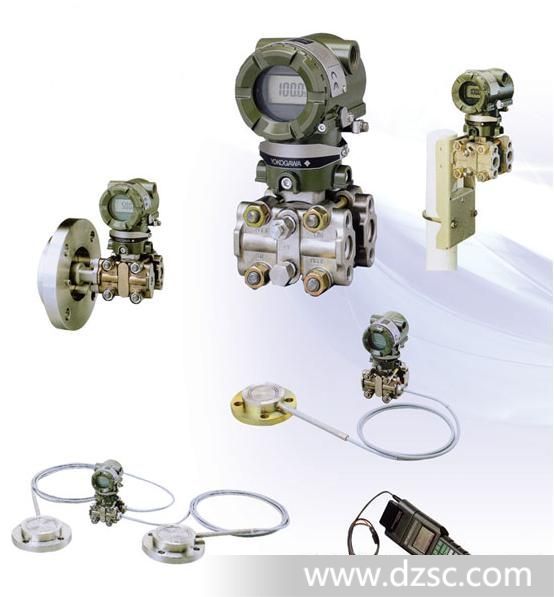

| EJA差压/压力变送器是日本横河电机株式会社九十年代中期*新推出的产品，*采用真正的数字化传感器—单晶硅谐振式传感器，开创了变送器的新时代，产品具有更高的精度、稳定性、*性，自推向市场，深受各界好评。为迎接现场总线时代的来临，我们已推出经基金会测试的*合FF 标准的现场总线变送器。 | |||
| 二、主要特点： ·除**外，还实现了静压、温度等环境影响*小的*。 ·可长期连续使用的高*性。 ·小型、轻量，使其不受安装场所的限制，可自由安装。 ·采用微型计算机技术，具有完整的自诊断功能和通讯功能。 ·开发时重视*点的稳定性，*了维护效率。 ·连续五年不需调校*点。 | |||
三、型号： | |||
| 四、*的工作原理 | |||
| |||
| 采用微电子加工技术（MEMS)在一个单晶硅芯片表面的中心和边缘制作 两个形状、尺寸、材质*一致的H形状的谐振梁，谐振梁在自激振荡回路中作高频振荡（如图1）。 单晶硅片的上下表面受到的压力不等时，将产生形变，导致中心谐振梁 因压缩力而频率减小，边缘谐振因受拉伸力而频率增加（如图2）。 两频率之差信号直接送到CPU进行数据处理，然后 （1）经D/A转换成4-20mA输出信号，通讯时叠加Brain或Hart数字信号； （2）直接输出*合现场总线（Fieldbus Foundation TM）标准的数字信号。 | |||
| 五、优异的性能 | |||
 | |||
| 静压影响忽略不计 当加有静压（工作压力）时，两形状、尺寸、材质*一致的谐振梁形变相同， 故频率变化也一致，故偏差自动清除（公式和图类似温度影响）。 单向过压特性优异 接液膜片与膜盒本体采用*的波纹加工技术，使外部压力*到某一数值时， 接液膜片能与本体*接触，硅油传递给传感器的压力*随外力的增加而增 加，从而*对传感器的保护作用。（图4）、（图5）所示为ＥＪＡ过压特性。 | |||
 | |||
 图5 对于过压的长期稳定性 | |||
 图6 长期稳定性 | |||
| 六、安装灵活 使用方便 | |||
| 安装灵活 可无需支架，直接安装（如图7）； 常规使用，无需三阀组（如图8）。 | |||
 图7 无需支架直接安装 图8 无需三阀组安装 | |||
| 组态灵活简便 可通过计算机或手操器对变送器组态，也可通过变送器上的量程设置按钮和调*按钮，进行现场调整（如图9）。 | |||
| |||
