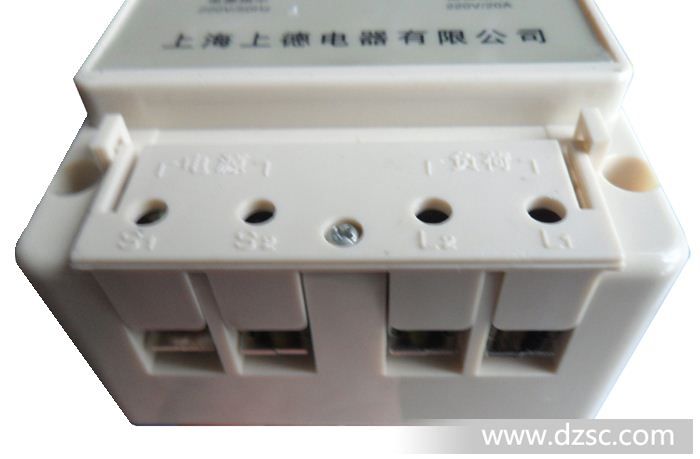

 产品介绍：缺水保护全自动水位控制器 DF-96 B型20A（大安培20A，比A型更好，无需担心电流过大而烧掉） 赠送附带的产品有3只不锈钢感应探头，使用说明书一份，合格证书一份


质量*：我们*提供1年品质*。只要您按照产品使用要求正常使用，1年内出现品质问题，我们都可以为您换新或免费维修。（产品资料中如有说明，以产品说明为准。)
7天无条件退换货：自快递到货日起7天内，如您对产品不满意，不喜欢 都可以要求退换货。
——产品质量问题，来回运费我们承担。由于您选购错误，来回运费由您承担。
——产品以不影响二次销售为原则。如破坏或产品包装、*件丢失，请恕我们*接受退换货要求。
——未尽的保障条款以淘宝商城的交易规则为准。
*企业：经*认定本公司为*企业，品质*

功能和用途

　　本产品采用集成电路，并结合高层楼宇上、下水池（水塔）的水位分级*进行设计，具有下下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并**水池水位水高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。*适合城镇、农村、学校、式矿企事业单位及家庭用水的水井——水井供水工程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。    　

单控*池控头安装

（一）单控*池控头安装说明安装图如图一所示：

A（经线）—为*池（水塔）上限液位控制点，水位上升*A点水位，水与探头接触，水们控制器自动关泵；

B（蓝线）—为*池（水塔）下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水；

C（黑线）—为水池（水塔）地线，放在水池的点与水池底部接触；

D（绿线）、E（黄线）点并接到C。

（二）单控下水池（即排水池）探头安装说明安装图如图二所示：

E—为下水池上限液位控制点，水们上升*E点水位，水与探头接触，水位控制器自动开泵，水池排水；若不排水，则E点不接；

D—为下水池下限液位控制点，水位下降到D点水位，水与控头脱离接触，水位控制器自动关泵，水池停止排水；

C—为水池地线，放地水池的点与水底部接触；

A、B点不接。

（三）缺水保护探头安装说明安装图如图三所示：

C、D点为水池下限水位控制点，水位下降到下限水位，C、D探头之一与水面脱离接触，水位控制器继电器立即动作，切断输出，水泵停止工作；

E点与C点短接；

A、B点不接。
