*5261/52633矢量信号分析仪采用了数字微波信号宽频带接收与下变频设计制造技术，解决了宽频带数字微波信号接收难题，实现了100Hz～3GHz/26.5GHz宽频带数字调制信号的*测量与分析，采用矢量信号分析测量中*的信号失真校准技术*了整机产品矢量信号的*测试，在全频带范围内*本机较低的剩余矢量误差，实现码元速率从320Hz到7MHz以1Hz步进的数字调制信号的解调分析，完成PSK、QAM、FSK等多种数字调制格式定性定量的测量。广泛应用于各种数字通信系统设备研制、生产和维护测试。
主要特点：
● *频谱分析；
● 针对各种通用格式数字调制信号的矢量信号分析；
● 灵活多样的数字解调参数设置；
● 显示眼图、星座图、矢量图、相位轨迹图、码流表；
● 全中文操作界面、中文提示信息；
● 测量图形、轨迹、数据存储和打印；
● 接口包括GPIB、U*、打印接口等。

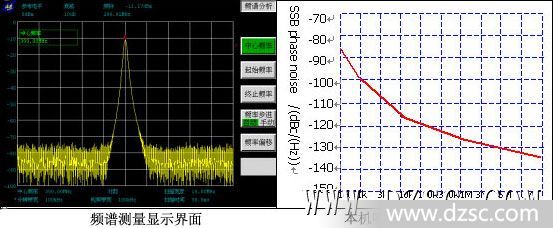

*频谱分析
*5261/5263从设计上就充分考虑和解决了*频谱分析所要求的高技术指标和复杂的测试功能，可以方便地获得时域测量中不易得到的*信息，如频谱纯度、信号失真、寄生、交调、噪声边带等各种参数，具有调制信号测量、谐波失真测量、快速时域扫描、时间门频谱分析等多种信号分析功能。低相位噪声指标和1Hz的频率分辨率使仪器适用于大多数的频谱分析场合。
*矢量信号分析
*5261/5263矢量信号分析仪可对载频频率在3GHz/26.5GHz以下的射频微波数字调制信号直接进行数字解调分析。灵活多样的数字解调参数设置(包括码元速率设置、脉冲成形滤波器选择、滤波因子设置等等)以及内置多种数字通信标准和多种数字调制格式选择可为用户提供更加灵活的测试手段。

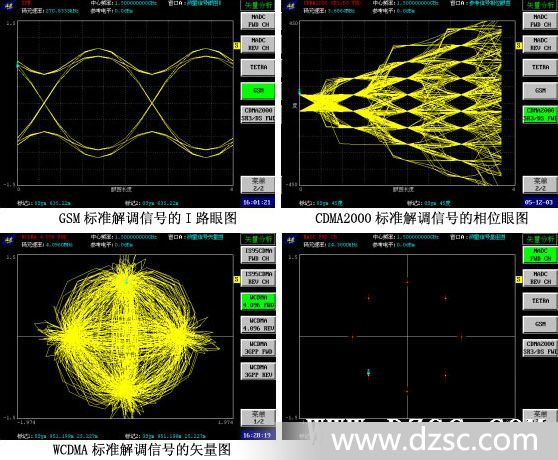

矢量解调的显示结果
*5261/5263矢量信号分析仪可以给出几种常见的结果显示格式，如眼图、星座图、矢量图、相位轨迹图等等，另外，还能够同时显示信号的实、虚部时域波形，以及显示载频频率误差*间变化曲线、相位*间变化曲线等等。测量结果的直观显示和灵活设置为用户调试提供了*大的方便。
矢量解调的测量误差参数
 作为矢量信号分析仪，除了给出各种结果显示图形外，更重要的是能够*地计算出被测信号的各种调制性能参数，使用户能够定量地衡量调制信号的优劣，从而使用户能够建立系统或部件调试和检验的衡量标准。*5261/5263矢量信号分析仪能够为用户提供以下几种被测信号误差参数：
● 误差矢量幅度(均方根值及峰值)
● 相位误差(均方根值及峰值)
● 幅度误差(均方根值及峰值)
● 载频频率误差
● I/Q不平衡度
● I/Q偏移误差
● Rho因子
● 码流表
幅度捕获测量
在测量CDMA信号或其它各种调制信号时，经常需要观察各码元间信号功率的变化，即调制信号的峰值功率时域变化波形，*5261/5263矢量信号分析仪中的幅度捕获测量可以提供这方面的帮助，测量可以捕获1600个码元点，能够针对每个码元点读出其功率值。
测量结果的分屏显示
*5261/5263矢量信号分析仪提供了各种各样的测量显示结果，为了使用户测量更加方便，仪器还提供了分屏显示功能，用户可以通过菜单选择使两个显示窗口显示不同的测量结果。例如在右图中窗口A显示被测数字调制信号的星座图，窗口B显示被测数字信号的各项误差以及信号的比特流。
典型应用：
*5261/5263矢量信号分析仪所应用的场合如下图所示，可以测试发射机末端和接收机前端各个节点数字调制信号的调制解调质量质量。
技术规范：
| 型号 | *5261 | *5263 | | 频率范围 | 100Hz～3.0GHz | 100Hz～26.5GHz | 频率读出
准确度 | 扫宽＞2MHz×N：&plu*n;(频率读出×频率参考误差+5%扫宽+15%分辨率带宽+10Hz) | | 扫宽≤2MHz×N：&plu*n;(频率读出×频率参考误差+1%扫宽+15%分辨率带宽+10Hz) | 频率扫宽
读出准确度 | *&plu*n;5% 扫宽＞2MHz×N | | *&plu*n;1% 扫宽≤2MHz×N | | 混频器变频压缩 | ＜0.3dB(混频器总功率-10dBm) | | 二次谐波失真 | ＜-70dBc(10MHz～3GHz、混频器电平-40dBm) 典型值：-80dBc | | 三阶交调失真 | ＜-70dBc(10MHz～3GHz、两个-30dBm输入信号) 典型值：-80dBc | | 剩余响应 | ＜-90dBm(150kHz～3/6GHz、输入衰减器0dB、无输入信号) | | 分辨率带宽 | 1Hz～2MHz(1Hz～1MHz以1、3、10步进) | | 输入衰减器 | 范围：0～70dB10dB步进 | 噪声边带
(中心频率1GHz处) | ＜-95dBc/Hz 偏离载波1kHz | ＜-110dBc/Hz 偏离载波10kHz | | 端口驻波SWR(10dB衰减) | ＜1.5(50MHz～3GH) | 50MHz～3GHz <1.5:1
3GHz～18GHz <1.8:1
18GHz～26.5GHz <1.9:1 | | 可选数字移动通信标准 | GSM、NADC、TETRA、IS-95CDMA、W-CDMA
选件:3GPP、CDMA2000、EDGE、PDC、DE*、PHS、PWT、TFTS、ERM*、MODACOM、CDPD、*2、APCO25 | | 可测数字调制格式 | BPSK、QPSK、OQPSK、DQPSK、π/4-DQPSK、8PSK、3π/8-8PSK、D8PSK、16QAM、MSK、GMSK、2FSK、4FSK | | 解调中频带宽 | 10MHz | | 码元速率范围 | 320Hz～6.4MHz | | 误差矢量幅度误差EVM | ≤3%rms(10MHz£载波频率£1GHz)
≤3%´100.552´lg(f/1GHz) rms (1GHz£载波频率£26.5GHz) | | I/Q偏置误差 | *0.5% | | 解调频率误差 | &plu*n;(码元速率´5´10-6+10Hz+频率参考误差´载波频率) | | FSK调制测试误差 | 幅度误差 | ≤3%rms 典型值: 0.8%rms | | 频率偏移误差 | &plu*n;(1%×参考频偏+参考频率误差) (频率<1GHz) | | 脉冲成形滤波器 | 高斯型、升余弦型、方根升余弦型、IS95滤波器
滤波器因子：0.2～1 步进为0.01 | | 每码元采样点数 | 1、2、4、8、16(根据码元速率有所不同) | | 存储深度 | *大1600个码元点 | | 显示器 | 8.4吋高亮度TFT液晶显示器 | | 其它选件 | GP-IB、并行打印接口 | | 外形尺寸、重量 | 外形尺寸：长´宽´高=510×440×190(mm) 重量：30kg |
订货信息：
主机：*5261/5263矢量信号分析仪
标配：BNC-N型校准电缆、电源线(RVV双弯插头线)、用户手册
选件：GPIB接口、并行打印接口
|
