JCJ200B温湿度传感器

发布询价信息

普通会员

企业名：东莞市先特电子科技有限公司

类型：经销商

电话： 0769-81081830

联系人：邓红艳

地址：广东东莞广东省东莞市常平东部工业园

产品分类

电阻器(1)
∟ 湿敏电阻(1)
开关(1)
∟ 超声波开关(1)
传感器(4)
∟ 温(湿)度传感器(1)∟ 压力传感器(2)∟ 其他传感器(1)
变送器(1)
∟ 温度/温湿度变送器(1)
继电器(1)
∟ 其他继电器(1)
仪器/仪表(9)
∟ 温度仪表(3)∟ 测量仪器(4)∟ 压力仪表(1)∟ 控制（调节）仪表(1)

新品上架

商品信息 更新时间：2011-06-13

品牌:JCJ 型号:JCJ200B 种类:热电偶温度变送器材料:金属材料物理性质:半导体材料晶体结构:单晶制作工艺:集成输出信号:模拟型 *护等级:温湿度传感器线性度:温湿度传感器（%F.S.）迟滞:温湿度传感器（%F.S.）重复性:温湿度传感器（%F.S.）灵敏度:温湿度传感器漂移:温湿度传感器分辨率:温湿度传感器

JCJ200B 分体式温湿度传感器

产品简介：
	JCJ200B温湿度变送器除能满足上述JCJ200A功能和工作环境，而且采用了水变送器外壳，这样的配置就可以*变送器工作于湿度较大或灰尘较大的恶劣环境，如冷库、保鲜库、潮湿的山洞，沙尘飞扬的各种环境。

测量范围

（-40～80）℃（℃）

产品特点：
	1、长期稳定性好，低漂移性 2、测量准确度高，互换* 3、多种探头组合，方便实用 4、适应领域广阔，*腐蚀高 5、非标品可订做，按需生产

典型应用：
	环境监测、医药化工、通讯机房、HVAC暖通空调、洁净厂房、电信基站、智能楼宇、图书、档案馆、纺织印染、食品加工、工业自动化、市、生产车间、山洞、冷库、保鲜库、（水变送器外壳）

技术参数:

JCJ200B	JCJ200B温湿度变送器
工作电源	12VDC&plun;10% 12VAC&plun;10% 24VDC&plun;10% 24VAC&plun;10% 其它工作电源（注明）
温度参数	温度传感器	铂电阻PT100
	温度测量范围	（0～50）℃、（0～80）℃、（-20～60）℃、（-40～80）℃
湿度参数	测量准确度	&plun;0.5℃(0～50℃)
	工作温度	-40～80℃
	反应时间（ta）	典型值＜5s
	长期稳定性	典型值0.5%RH/年
	*测量范围	10～95% RH(无凝露)
	测量准确度	&plun;3% RH（20～95%RH,20℃） &plun;2% RH（20～95%RH,20℃）
	信号输出对应范围	0～100% RH
	测量稳定性	通常状态下，漂移不大于1%RH
输出信号	电压信号	1、（0～5）VDC 2、（0～10）VDC 3、（0～1）VDC
	电流信号	（三线制） 4、（4～20）mA 5、（0～10）mA 6、（0～20）mA	（两线制） 7、（4～20）mA
负载能力	电压型： ≥1KΩ 电流型： 0～500Ω
工作环境	湿度：5～95%RH 无凝露温度：（-40～80）℃

变送器外形示意图：

接线示意图：

RT：温度信号输出 RH：湿度信号输出 GND：直流地
VCC：工作电源，据需要可选12V/24V
12VDC：输出信号为0～5V输出时所用电源
24VDC：4～20mA或0～10mA或0～20mA或0～10V输出时所用电源
交流电源：24VAC信号分别接VCC和GND（接线不分顺序）
信号输出：GND为信号地，它和Hout、Tout之间的电压即为对应的湿度温度值。
变送器耗电参考：
电流信号：24V/45mA
二线制电流：24V/40mA
电压信号：（0～5）VDC 12V/35m
（0～10）VDC：24V/35mA

变送器配套传感器探头参数说明：
	JCJ200B温湿度变送器提供了丰富的传感器探头，以满足不同温湿度测量现场的测量与安装。与变送器配套的传感器探头可以分为以下几类：壁挂安装式：F型、G型管道式：J型、I型、K型、H型

探头技术参数：

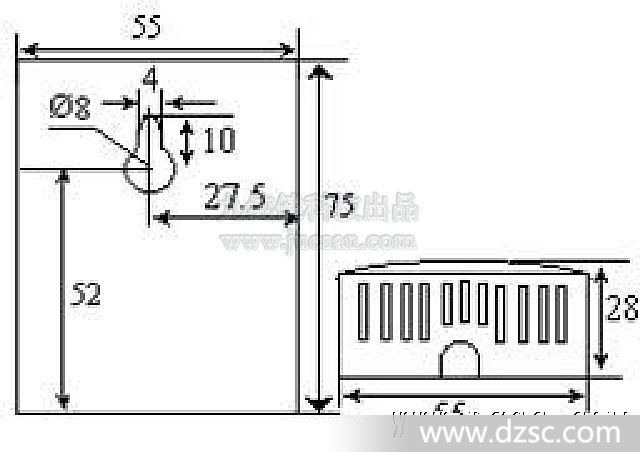

F型塑料外壳封装	G型金属外壳封装

探头类型		参数说明	备注说明
G型金属外壳封装	材质	不锈钢外壳，具有*和坚固耐用特性	内有金属过滤网，具有**尘和过滤作用。采用航空插头出线方式，连接方便。
	外形	80×55×21
	安装	墙面壁挂或吸顶安装


*H型水接线盒封装**	J型螺纹接口安装

探头类型		参数说明
H 型 *水接线盒封装	直径引线	16mm ，不锈钢，引线方式采用航空插头，插拔方便
	固定方式	M27×2 mm 外螺纹或法兰安装（参数见I型法兰说明）
	*长度L	1、150mm 2、200mm 3、300mm 4、其它订制（短长度为120mm）
	适用环境	探头采用*水接线盒，适于露天环境使用（但传感器测量端不可与水等液态物体接触）
J 型螺纹固定安装	直径引线	16mm ，不锈钢，引线方式采用航空插头，插拔方便
	固定方式	M27×2 mm 外螺纹
	*长度L	1、150mm 2、200mm 3、300mm 4、其它订制（短长度为130mm）
	适用环境	管道式安装，螺纹固定的各种测量场所

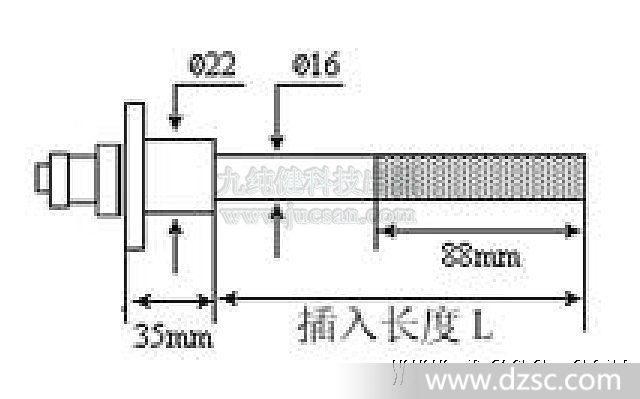

I型活动法兰安装	K型直插式安装

I型活动法兰类型	D	D1	d	法兰盘厚度	适用管径	法兰外形示意图
铝质法兰	68	46	4	3.5	Φ16
ABS塑料法兰	65	44	3	3	Φ16
参数说明	D：法兰直径 d:定位孔直径 D1：由定位孔圆心构成的同心圆直径

探头类型		参数说明
I型活动法兰安装	直径引线	16mm ，不锈钢，引线方式采用航空插头，插拔方便
	固定方式	活动法兰安装
	*长度L	1、150mm 2、200mm 3、300mm 4、其它订制（短长度为110mm）
	适用环境	管道式安装，活动法兰固定的各种测量场所
K型直插式安装	直径引线	16mm ，不锈钢，引线方式采用航空插头，插拔方便（短长度为100mm）
	固定方式	直插式，无固定安装方式
	*长度L	1、150mm 2、200mm 3、300mm 4、其它订制
	适用环境	管道测量，无需*固定的各种测量场所

JCJ200B产品选型：

JCJ200B口S口T口H口L口（F口） *温湿度变送器(水变送器外壳)**
JCJ200B	温湿度变送器
	口	选择配套传感器探头： F型、G型、H型、I型、J型、I型、K型（具体介绍见相关说明）
		S口	输出信号
			1、0～5VDC 2、0～10VDC 3、0～1VDC 4、4～20mA（三线制） 5、0～20mA 6、 0～10mA 7、4～20mA（二线制）
			T口	温度范围
				1、0～50℃ 2、0～80℃
				3、-20～60℃ 4、-40～80℃ 5、其它注明
				H口	准确度
				1	&plu*n;3%（默认）
				2	&plu*n;2%
						L口	*长度
						1	150mm
						2	200mm
						3	300mm
						4	其它注明
							F 口	法兰规格（I、H型探头）
							1	Φ16，塑料法兰（默认）
							2	Φ16，铝质法兰

选型说明：

1、J型螺纹接口除M27×2外，还有M22×1.5规格，但其*长度含螺纹部分长度为 110mm,*种长度。
2、选型表*后面的F口为选择型H或I型时需要选择的法兰固定方式，默认为塑料法兰。
3、如选择F、G、K型探头，则F口不需要选择。
4、选型时，应考虑变送器与传感器之间连线长度，默认为3米。
5、JCJ200B可作单温度或单湿度变送器。
单温度型号为JCJ200B口S口T口L口F口）
单湿度型号为JCJ200B口S口H口L口F口）
如所需产品不在选型之列，可以按要求定制生产，具体与我们联系或注明。

选型举例：
	如选用量程0～80℃，湿度准确度为&plun;3%RH，电源电压24VDC，信号输出为0～10VDC，M27×2固定，长度为200mm温湿度变送器。型号为：JCJ200BJS2T2H1L2M1
