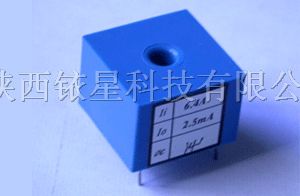

一、引脚功能：


二、技术特点及相关参数：
特点：
●额定电流比：10A/5mA
●额定频率：50Hz
●精度：0.05%
●线性度：0.02%
●1、2为输出
●1脚与互感器上方为同名端
*要求可以订做，主要应用于高要求电力测量仪器，*功率变送器，*电能表等。
参数：

/	*L205
比值差（1%～120%）	±0.05%(1~200%)
比值差线性（1%～120%）	0.02%
相位差（1%～120%）	±1分
相位差线性（1%～120%）	0.5分
二次负载max	200Ω
工作温度	－25℃～＋75℃
过载能力	1000％不损坏
温漂	工作范围内对误差的影响不*过实际误差的20％
线性工作范围	0～25A
隔离耐压	4000V

           说明：＊订货时需确定二次负载；互感器无须外部电路补偿。

三、应用电路：


四、使用方法：
使用方法一：
典型应用电路如图1所示，二次负载基本为0。通过运算放大器，用户可以调节反馈电阻R值在输出端得到所要求的电压输出。图1中应选用*低温漂的运算放大器。图1中反馈电阻R的精度与输出电压的精度要求有关。D1、D2二*管为1N4148起保护用。输出要求5V时，取R＝5V/5mA＝1KΩ
使用方法二：
*磁通电流互感器不推荐电阻R采样直接输出的使用方法。这种输出电路，温度对精度的影响*大，可能*出允许误差范围，角差不*过±1.5分。若要采用此方式输出时，如图2,输出电压不大于1V，电阻R采用20PPM低温漂电阻。
图2电路特点：直接输出，互感器的动态范围减小，但是在检定温度下（一般检定温度为20℃～25℃，用户可以提出）精度基本不变（包括相位差比差及其线性度）；温度对互感器精度的影响较大，但是*大角差不*过±1.5分，比差不*过±0.07%。适合温度变化不大，要求不高场合使用。
