应用范围:电源 品牌:国产 型号:ETD4950 频率特性:高频 电源相数:单相 铁心形状:C型 冷却形式:干式 铁心形式:心式 绕组形式:三绕组 *潮方式:开放式 冷却方式:自然冷式 外形结构:卧式 电压比:6(V) 效率(η):85% 额定功率:500(KVA)
产品特点:
1. 功率较大,应用广泛; 2. 高*性; 3.高转换效率; 4.工作频率范围20kHz~300kHz。
典型应用范围:
1. 电子设备电源;
2. 工业开关电源用主变压器;
3. 家用HID、数字电视电源主变压器;
4. *器械设备用变压器,LCD显示器开关电源主变压器等。
5. 大功率UPS,逆变电源、计算机电源各种电子设备仪器、照明电器。

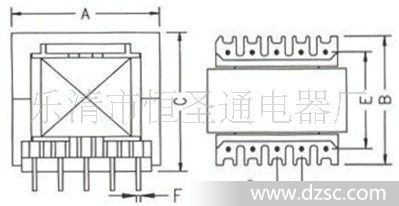

外形尺寸图:
规格 | 针数 | 外 型 尺 寸 &plu*n;0.2mm | 备 注 | |||||
A | B | C | D | E | F | |||
ETD-3939W | 8P+8P | 43 | 44 | 35 | 5 | 30.5 | 1.0 |
|
ETD-4445W | 9P+9P | 46 | 52 | 42 | 5 | 35 | 1.0 |
|
ETD-4949L | 11P+11P | 52 | 36 | 59 | 5 | 28 | 1.0 |
|
ETD-4949W | 11P+11P | 52 | 36 | 59 | 5 | 25 | 1.0 |
*产品的针脚数量,排距和PIN脚间距可以根据客户实际需求重新确定,有需求时请跟我们销售部联系!
