JMDM-TXT01精敏文本编程灯光控制软件使用说明书
一、软件功能简介
本软件是深圳市精敏数字机器有限公司自主研发的一款普及型 LED等各种灯光控制软件，配套 JMDM 系列灯光控制器、串口控制器使用，具有如下显著、鲜明的功能特性：
1、具有丰富的范例.txt文本指令库，供客户参考使用、具有可不断完善丰富的特性；
2、编程简单化：客户无需懂*编程语言，即可直接调用、修改 TXT文本文件指令库，轻松自由对.txt 文本修改；编程***、不用求人；
3、常用功能：可轻松实现LED等各种灯光的开（点亮）、关（灭）、*、跳转循环控制，呈现灯光闪烁变幻的多样效果?
4、解决了广大客户不懂*繁杂编程的困扰，轻松便捷实现灯光控制。

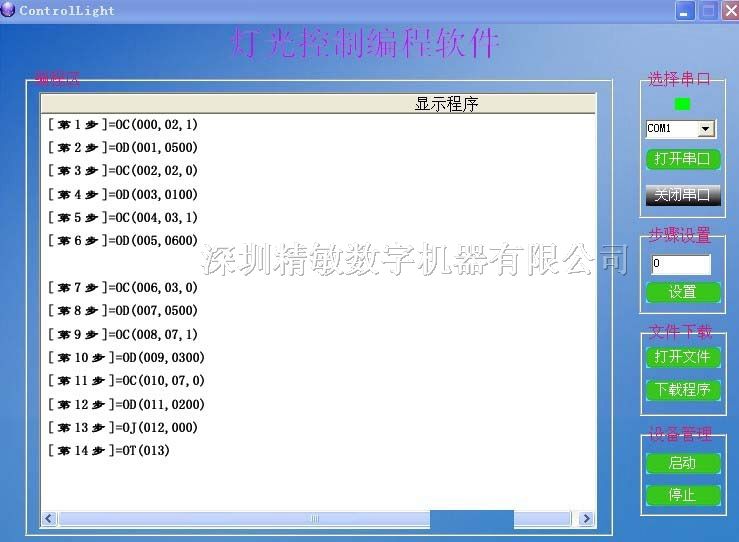

5、使用步骤：选择串口、软件步骤数值设置、文本文件修改后、读取程序到编程区、控制设备。
二、文本编程指令格式说明
1.   控制输出    OC(000,01,0)
指令说明：000：代表执行序号从 000 开始，01：为输出端口号，即第01 号输出端口，数字 0：为关闭（断开），数字 1 为打开；
2.   控制*    OD(000,0000)
指令说明：000：执行序号从 000 开始，0000：*时间，单位：
3.   控制跳转 OJ(000,000)
指令说明：前面 000：执行序号从000 开始，后面 000：跳转的序
4.   结束控制    OT(000)
指令说明：000：在这一步停止，*需设一个结束位相当于 plc梯形
三、范例程序及说明
[第 1 步]=OC(000,01,1)   //* 步，控制 LED灯 1亮
[第 2 步]=OD(001,0100)   //第2 步，LED 灯亮1 秒
[第 3 步]=OC(002,01,0)   //第3 步，控制 LED灯 1灭
[第 4 步]=OD(003,0100)   //第4 步，LED 灯灭1 秒
[第 5 步]=OC(004,03,1)   //第5 步，控制 LED灯 3亮
[第 6 步]=OD(005,0100)   //第6 步，LED 灯亮1 秒
[第 7 步]=OC(006,03,0)   //第7 步，控制 LED灯 3灭
[第 8 步]=OD(007,0100)   //第8 步，LED 灯灭1 秒
[第 9 步]=OC(008,06,1)   //第9 步，控制 LED灯 6亮
[第 10 步]=OD(009,0100) //*0 步，LED 灯亮1 秒
[第 11 步]=OC(010,06,0)    //第 11 步，控制 LED灯 6灭
[第 12 步]=OD(011,0100)    //第 12 步，LED 灯灭1 秒
[第 13 步]=OJ(012,000)      //跳转到第 1步，完成循环
[第 14 步]=OT(013)   //结束
范例说明：
1、本程序作用：1,3,6 路LED 灯依次点亮1 秒灭 1秒，循环
2、编程注意事项：
(1).编程时请严格遵守以下格式：[第 N步]=控制指令
(2).程序中只能有一个控制结束指令 OT(000)，放到程序*后。
