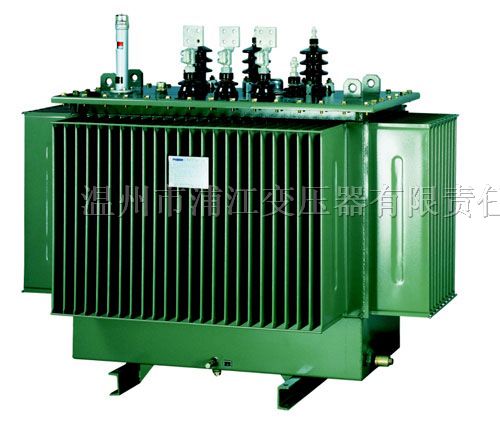

S11-500KVA油浸式电力变压器

供应S11-500KVA油浸式电力变压器
供应S11-500KVA油浸式电力变压器
  • 型号/规格：

    S11-500KVA 10/0.4

  • 品牌/商标：

    浦江(中英文)

  • 包装方式：

    单件包装

发布询价信息
普通会员

  • 企业名：温州市浦江变压器有限责任公司

    类型：生产企业

    电话： 0577-27861673

    手机：13587708746

    联系人：肖先生

    QQ： QQ:250418130

    邮箱：wzpujan@126.com

    地址：浙江温州乐清市磐石镇工业园区

产品分类
新品上架
商品信息 更新时间：2010-12-04

概述
    三相油浸式电力变压器，采用新型*缘结构，*了*短路能力，铁芯由高质量冷轧晶粒取向硅钢片制成；高、低压绕组选用优质无氧铜线并采用多层圆筒式工艺结构；*紧固件均采用**松处理，机械强度高。波纹油箱壳体以自身弹性适应油的膨胀是性密封的油箱，已被广泛地应用在各配电设备中。
执行标准
GB 1094.1-1996      GB 1094.2-1996
GB 1094.3-2003      GB 1094.5-2003
GB /T6451-1999      GB /T10237-1988
GB /T3837-1996      GB /T7595-2000
型号及其含义
正常使用条件
1.海拔高度不*过1000m；
2.*高环境温度+40℃；
3.*高年平均温度+20℃；
4.*高日平均温度+30℃；
5.户外气温-25℃；
外型尺寸
全密封油箱变压器尺寸图                                       管式油箱变压器尺寸图
主要技术参数
10kV级S9系列配电变压器
额定容量
(kVA)		 电压组合(kV） 联结
组
标号 		短路
阻*
(%)		 损耗(kW) 空载
电流
(%)		 重量(kg) 外形尺寸(mm)
长(L)×宽(B)×高(H)		 规矩(mm)
纵向×横向
高
压		 分接
范围		 低
压		 空
载		 负
载		 器
身
重		 油
重		 总
重
10 11
10.5
10
6.3
6
 ±5% 0.4 Yyn0 4.0 0.07 0.33 3.0 90 47 175 660×430×820 400×400
20 0.10 0.46 2.7 110 55 220 700×450×910 400×400
30 0.13 0.60 2.1 160 62 280 740×460×930 400×400
50 0.17 0.87 2.0 220 76 365 770×500×980 400×400
63 0.20 1.04 1.90 250 85 395 810×560×1000 400×400
80 0.25 1.25 1.80 290 96 480 845×650×1030 400×400
100 0.29 1.50 1.6 325 105 520 870×710×1050 400×400
125 0.34 1.80 1.5 375 125 625 915×720×1070 400×400
160 0.40 2.20 1.4 435 140 720 1205×690×1130 550×550
200 0.48 2.60 1.3 535 163 855 1290×750×1180 550×550
250 0.56 3.05 1.2 610 183 980 1305×760×1250 550×550
315 0.67 3.65 1.1 745 210 1170 1415×850×1285 550×550
400 0.80 4.30 1.0 850 237 1340 1500×900×1320 550×550
500 0.96 5.10 1.0 1000 285 1590 1545×920×1360 550×550
630 Yyn0
或
Dyn11		 4.5 1.20 6.20 0.9 1220 360 1870 1680×1020×1375 660×660
800 1.40 7.50 0.8 1395 406 2155 1760×1070×1450 660×660
1000 1.70 10.30 0.7 1650 490 2690 1800×1100×1540 660×660
1250 1.95 12.80 0.6 1950 550 3090 1860×1130×1620 660×660
1600 2.40 14.50 0.6 2325 615 3590 2030×1250×1670 820×820
2000 3.00 16.50 0.5 2900 870 4800 2220×1380×1820 820×820
2500 3.30 20.00 0.4 3590 985 5860 2270×1400×2000 1070×1070

注：根据用户要求变压器的高压分接范围可供±2×2.5%。
根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和*
主要技术参数
10kV级S9系列配电变压器 注：根据用户要求变压器的高压分接范围可供±2×2.5%。
根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和*
额定容量
(kVA)		 电压组合(kV） 联结
组
标号 		短路
阻*
(%)		 损耗(kW) 空载
电流
(%)		 重量(kg) 外形尺寸(mm)
长(L)×宽(B)×高(H)		 规矩(mm)
纵向×横向
高
压		 分接
范围		 低
压		 空
载		 负
载		 器
身
重		 油
重		 总
重
630 11
10.5
10
6.3
6
 ±5% 6.3
3.15
3		 Yd11 4.5 1.15 6.20 0.9 1570 455 2420 1700×1010×1420 660×660
800 5.5 1.40 7.50 0.8 1850 520 2880 1800×1050×1500 660×660
1000 1.65 10.30 0.7 2100 600 3270 1900×1080×1620 820×820
1250 1.95 12.80 0.6 2380 700 3780 2020×1180×1620 820×820
1600 2.30 14.50 0.6 2600 780 4150 2080×1300×1680 820×820
2000 2.65 17.10 0.6 3000 900 4950 2250×1420×1860 820×820
2500 3.10 20.00 0.6 3700 960 6080 2560×2170×2080 1070×1070
3150 3.65 23.70 0.5 4320 1180 7300 2650×2280×2140 1070×1070
4000 4.45 28.10 0.5 5520 1550 8780 3100×2500×2260 1070×1070
5000 5.20 32.70 0.5 6600 1760 10900 2750×2580×2420 1070×1070
6300 6.5 6.15 36.90 0.5 7320 1920 12880 2860×2620×2730 1070×1070
8000 8.90 44.00 0.4 8500 2500 14220 3500×3650×3200 1475×1475
10000 11.60 50.60 0.4 9000 2900 16450 3600×3780×3300 1475×1475

注：根据用户要求变压器的高压分接范围可供±2×2.5%。
2000kVA及以下为全密封型，本表之外的规格和*要求可联系洽谈。
10kV级SZ9系列电力变压器
额定容量
(kVA)		 电压组合(kV） 联结
组
标号 		短路
阻*
(%)		 损耗(kW) 空载
电流
(%)		 重量(kg) 外形尺寸(mm)
长(L)×宽(B)×高(H)		 规矩(mm)
纵向×横向
高
压		 分接
范围		 低
压		 空
载		 负
载		 器
身
重		 油
重		 总
重
200 11
10.5
10
6.3
6
 ±4×
2.5%		 0.4
 Yyn0
或
Dyn11		 4.0 0.47
 2.60
 1.3
 780
 250
 1240
 1690×750×1180
 550×550
250 0.56
 3.05
 1.2
 980
 280 1450
 1710×790×1250
 550×550
315 0.67
 3.65
 1.1
 1020
 300
 1580
 1820×850×1290
 660×660
400 0.80
 4.30 1.0 1400
 370 1880
 1920×900×1320
 660×660
500 0.96
 5.10
 1.0
 1650
 400
 2100
 1950×920×1360
 660×660
630 4.5 1.20
 6.50
 0.9
 1600
 500 2550
 1980×1020×1380
 660×660
800 1.40
 7.90
 0.8
 1850
 560
 2950
 2160×1070×1450
 660×660
1000 1.70
 10.80
 0.7
 2180
 650 3320
 2200×1100×1550
 820×820
1250 1.95
 13.10
 0.6
 2320
 750 3320
 2260×1130×1620
 820×820
1600 2.40
 15.20
 0.6
 2740
 850
 3800
 2450×1250×1680
 1070×1070
2000 2.80 18.90 0.5 3150 980 5150 2620×1380×1820

1070×1070

注：根据用户要求变压器的高压分接范围可供±2×2.5%。
2000kVA及以下为全密封型，本表之外的规格和*要求可联系洽谈。
