简单介绍

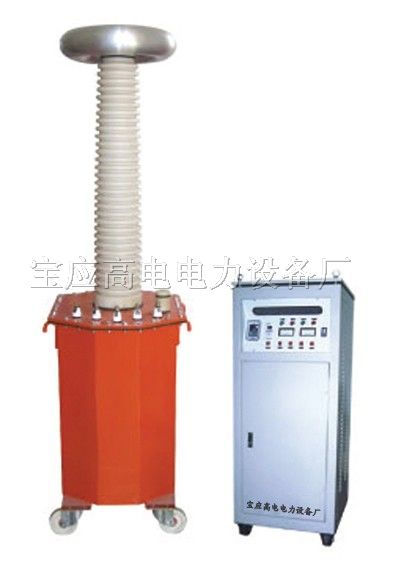

GD*系列高压试验变压器是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，*绕组间的耦合。产品的整体结构紧凑，通用*，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的*缘性能，高压试验变压器是电力设备检测及*性试验所*备的试验仪器。 https://www.yzgaodian.com/ProductShow.asp?Cl*ID=4&ID=244
一、高压试验变压器产品概述
GD*系列高压试验变压器是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，*绕组间的耦合。产品的整体结构紧凑，通用*，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的*缘性能，是电力设备检测及*性试验所*备的试验仪器。
GD*系列高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。
注：
1、我厂单台可做到交流300kV，容量300KVA；
2、如果用户需要，我厂生产的GD*系列高压试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；
3、表格中“直流高压输出”一栏，为交直流两用试验变压器的直流高压输出值；
4、我厂还可根据用户的要求，*各种*规格的试验变压器。
二、操作步骤
1、按接线原理图连接好引线，并将变压器和控制箱*接地；
2、试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至“*”位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应*将电压降至*位，并按下停止按钮，然后切断电源，解开试验引线。
三、注意事项
1、做高压试验时，*须由2人或2个以上人员参加，并明确做好分工，明确相互间的联系方法。并有专人监护现场*及观察试品的试验状态；
2、变压器和控制箱应有*的接地；
3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；
4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。
①电压表指针摆动很大；
②发现*缘烧焦的异味、冒烟现象；
③被测试品内有不正常的声音。
5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至*位，并切断电源后，方可将试品取出。
6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至*位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。
