应用范围:电流 品牌:上继 产品系列:电流 型号:DL-12 触点形式:常开型 额定电压:V（V） 电流性质:交流 外形尺寸:小型 触点负载:弱功率 *护特征:*尘罩式 直流电阻:/（Ω） 吸合电流:/（A） 释放电流:/（A） 触点切换电压:/（V） 触点切换电流:/（A）
DL-10系列电流继电器，为电磁式瞬动过电流继电器，它广泛用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。
动作时间：在1.1倍实测动作值时，动作时间不大于0.12s；在2倍实测动作值时，动作时间不大于0.04s．
型号 | *大整定值 | 整定范围 | 线圈串联 | 线圈并联 | 功率 | 触点数量 | 返回 | |
动作电流 | 动作电流 | 消耗 | 动合 | 动断 | 系数 | |||
DL-11/12/13 | 0.01A | 0.0025-0.01A | 0.0025-0.005A | 0.005-0.01A | ≤7VA | 1 | 1 | ≥0.8 |
DL-11/12/13 | 0.04A | 0.01-0.04A | 0.01-0.02A | 0.02-0.04A | ≤7VA | 1 | 1 | |
DL-11/12/13 | 0.05A | 0.0125-0.05A | 0.0125-0.025A | 0.025-0.05A | ≤7VA | 1 | 1 | |
DL-11/12/13 | 0.2A | 0.05-0.2A | 0.05-0.1A | 0.1-0.2A | ≤7VA | 1 | 1 | |
DL-11/12/13 | 0.6A | 0.15-0.6A | 0.15-0.3A | 0.3-0.6A | ≤7VA | 1 | 1 | |
DL-11/12/13 | 2A | 0.5-2A | 0.5-1A | 1-2A | 0.5-1A | 1 | 1 | |
DL-11/12/13 | 6A | 1.5-6A | 1.5-3A | 3-6A | ≤3.5VA | 1 | 1 | |
DL-11/12/13 | 10A | 2.5-10A | 2.5-5A | 5-10A | ≤3.5VA | 1 | 1 | |
DL-11/12/13 | 15A | 3.75-15A | 3.75-7.5A | 7.5-15A | ≤3.5VA | 1 | 1 | |
DL-11/12/13 | 20A | 5-20A | 5-10A | 10-20A | ≤3.5VA | 1 | 1 | |
DL-11/12/13 | 50A | 12.5-50A | 12.5-25A | 25-50A | ≤3.5VA | 1 | 1 | |
DL-11/12/13 | 100A | 25-100A | 25-50A | 50-100A | ≤3.5VA | 1 | 1 | |
DL-11/12/13 | 200A | 50-200A | 50-100A | 100-200A | ≤3.5VA | 1 | 1 | ≥0.7 |
| ● | 触点容量：在电压不*过250V，电流不*过5A，时间常数为5&plu*n;0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能*动作及返回5×104次。输出触点长期允许接通电流为5A。 |

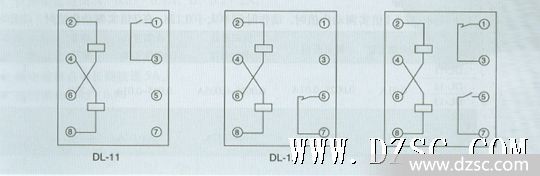

| ● | 介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(*值)50Hz的交流电压历时1分钟试验而无*缘击穿或闪络现象。 内部接线：
|
