POS-IC-TCPIP-01Y语音POS消费机是 我公司自主研发一种简易化、智能化的新型消费机，广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合，实现交易和结算的电子化、智能化，提高用户的管理效率和管理手段，是校园、企业一卡通的主要组成部分。易装易用免培训的设计理念，限度地降低日常维护成本，不仅让经销商、工程商朋友们省时省心，同时也给使用者一个全新的使用体验。新增特点是刷卡消费过程有语音提示。

数 据 传 输：联网方式采用以太网(TCP/IP)接口，扩展型UDP协议；

已存记录查询：具备脱机按键查询消费总额，消费累计次数，一餐的消费时间；

刷卡记录查询：具备脱机按键查询设备上所有消费过的卡号及其消费餐次，消费金额，卡内余额；

记 录 保 存：采用固化芯片储存方式储存，断电不会丢失数据；

消费卡查询余额：显示姓名，卡号，余额，累计消费金额及次数；

消 费 模 式：普通消费，定额消费，快捷键方式消费，每餐计次消费；

消 费 时 段：早餐时段，中餐时段，晚餐时段，夜宵时段；

遏制恶意消费：当日消费金额限制，当日消费次数限制，超额密码消费限制；

卡 有 效 期：可设定消费卡的使用期限，具备卡过期检验功能，此功能打开时，设备会检验消费卡有效使用期限，关闭时，设备将无需检验消费卡的使用期限；
卡类型：可设定8种类型的消费卡，可针对设备设置允许消费的类卡；
个 性 设 置：可自己设定开机文字显示， 待机LOGO画面显示（128*32黑白像素图片），售后服务热线显示（128*64黑白像素图片））；
可设背光时长：设备待机时液晶显示的背光时间长短可以设定，具体参数：20秒、50秒、80秒、200秒、就餐时间长亮、长亮；
刷卡响声设置：等待刷卡消费（打款）时响声可调为连续或者不连续

语音功能：刷卡消费时有语音提示。

1． 双面128*64四行中文液晶图形显示；
2． 发卡容量：65536张卡或更多。
3． 刷卡记录容量：50000条。
4． 支持Mifare one S50、S70卡，感应距离3~10cm。
5． 功耗<0.2W，平均电流<60mA，峰值电流<110mA。
6． 使用环境：工作温度-20~80℃。
7． 可自行更改开机文字和待机时的logo图片。
8． 双面液晶显示屏，方便使用者和操作者。
9． 联网方式采用以太网(TCP/IP)接口，扩展型UDP协议，既有TCP的强纠错，又有UDP免握手的方便，干扰更小，速度更快。
10．刷卡消费模式：普通模式、定额消费模式、快捷键方式、每餐几次模式。
11．软件功能：支持远程挂失、解挂、查询设备是否在线、查询消费总金额、采集记录。
12．外形：台式机，(尺寸:长×宽×高）288mm×178mm×90mm。

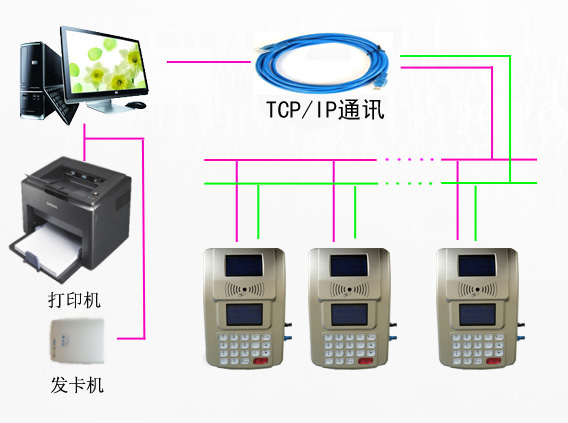

以下是网络布线示意图

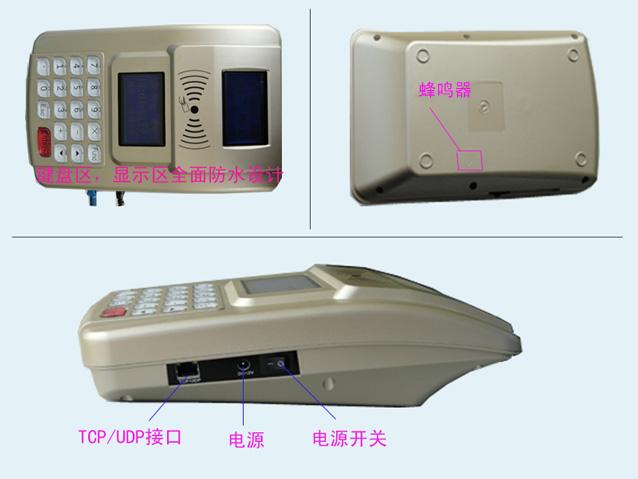

一、键盘区说明

 二、操作说明
