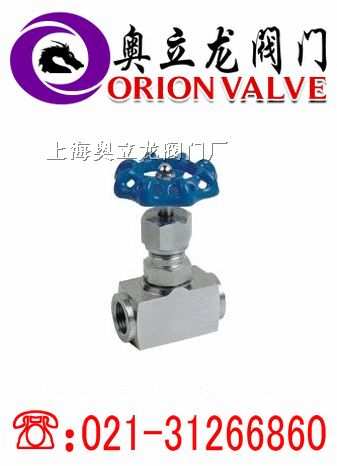

内螺纹针型阀，上海内螺纹针型阀

型号/规格：
J13W
品牌/商标：
奥立龙

发布询价信息

普通会员

企业名：上海奥立龙阀门厂

类型：生产企业

电话： 021-31266860

手机：13636595050

联系人：林峰

QQ：

邮箱：famenc@163.com

地址：上海上海市上海市嘉定华亭工业区

产品分类

仪器/仪表(41)
∟ 阀门仪表(41)
其他未分类(1)

新品上架

商品信息

一、J13W型针型阀产品概述

J13W型针型阀采用锻管连接和螺纹连接，适用燃气设备容器连接压力表测量配套等其它燃气管路上。

二、J13W型针型阀主要*件材料

*件名称	阀杆、阀盖	阀杆、阀瓣	填料
J13w-16p	铬镍不锈钢	铬镍不锈钢	聚四氧乙稀、柔性石墨
J13w-160、J13w-40	优质碳钢	铬不锈钢	聚四氧乙稀、柔性石墨

三、J13W型针型阀主要性能规范

型号	公称压力(MPa)	试验压力PS(MPs)			工作压力(MPa)	工作温度(℃)	适用介质
型号	公称压力(MPa)	壳体	密封（液）	密封（气）	工作压力(MPa)	工作温度(℃)	适用介质
J13w-16	16	2.4	1.76	0.6	16	p≤200℃	液化石油气水、油品等
J13w-40p	4.0	6.0	4.4	0.6	4.0	p≤200℃
J13w-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J13w-320p	32.0	48.0	35.2	0.6	32.0	C≤425℃

四、J13W型针型阀主要外形及连接尺寸 (mm)

公称直径DN(mm)	管螺纹	尺寸					重量(Kg)
公称直径DN(mm)	管螺纹	Do	L	H	Hi	d	重量(Kg)
6	1/4	60	55	92	102	4	0.63
10	3/8	60	60	90	100	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

螺纹针型阀	法兰针型阀	卡套针型阀	焊接针型阀	三阀/五阀组	压力表针型阀	高温高压针型阀	角式针型阀
美标针型阀	取压针型阀	高密封取样阀	多功能针型阀

ORION

品牌针型阀介绍：

针型阀简介:针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、有利于*火、*爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种*连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也*要更换易损*件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。针型阀是一种可以*调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体。根据阀芯的不同，可以分为截止阀，闸板阀，旋塞阀，球阀，碟形阀，针型阀等等。针型阀的阀芯就是一个很尖的圆锥体，好象针一样*阀座，由此得名。针型阀形比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是*合适的了。一般的针型阀形都做成螺纹连接。
针型阀选型适用原则：https://www.86valves.net/product/?1119.html
1、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的针型阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀。
2、成品油的输送管线和贮存设备，选用法兰连接的针型阀。
3、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的针型阀。
4、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的针型阀。
5、低温介质的管路系统和装置上，宜选用加上阀盖的低温针型阀。
6、炼油装置的催化裂化装置的管路系统上，可选用升降杆式针型阀。
7、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
8、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封针型阀。
9、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。
针型阀施工、安装要点：　　
（1）、安装位置、高度、进出口方向*须*合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
（2）、阀门安装前*须进行外观检查，阀门的铭牌应*合现行*标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间*合GB 50243的要
