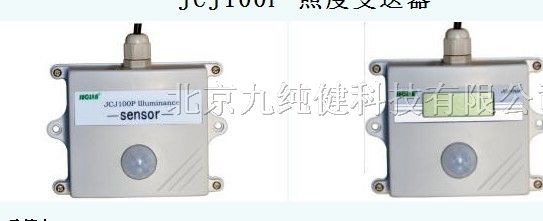

JCJ100P照度变送器采用高灵敏度硅光传感器，内置双敏感源，自动衰减近红外，光谱相应接近人眼函数。*合欧盟RoHS指令,无铅、无镉标准。

农业大棚、工业现场测量、办公室、*市、档案室、生产车间、仓库、机房、工地等测量的场合。标准模拟电压或电流变送器输出，标准RS-232或485通信接口，可以直接配接计算机。

技术参数：

外形尺寸示意图：

JCJ100P可通过标准的RS232或RS422/485通讯口，可直接接计算机通讯，通讯协议采用标准MODBUS通讯协议，在使用组态软件时，须选用的设备为MODICON(莫迪康)的PLC，MODBUS-RTU设备。数据为整型16位。支持MODBUS协议03H、04H、06H指令（03H、06H读写参数，04H读测量值)，数据格式为：1位起始位，8位数据位，1位停止位，无校验。

参数寄存器地址：

例1：读取照度测量值（测量值=1000）

发送数据为: CA

其中，01时本机地址，04是通讯指令，00 00是寄存器起始地址，00 01表示读一个数，31 CA 是校验码。

返回数据为: E8 B9 8E(其中03 E8对应测量值)

其中，01是本机地址，04是通讯指令，02为返回数据即测量值字节数，B9 83是检验码。

例2：读参数本机地址值（本机地址=1）

发送数据为: 0A

其中，01是本机地址，03是通讯指令，00 00是寄存器起始地址，00 01表示读一个数，84 0A 是校验码。

返回数据为:

其中，01是本机地址，03是通讯指令，02为返回数据即本机地址值字节数，79 84是检验码。

例3：写参数本机地址值（本机地址=1，写入值为2）

发送数据为: 01 06 00 08 0B

其中，01是本机地址，06是通讯指令，00 00是寄存器地址，00 02表示参数值，08 0B 是校验码。

返回数据与发送数据一致。

注：对于工业组态软件
照度测量值的寄存器为3x001；
设备地址使用的寄存器为4x001；
通讯波特率使用的寄存器为：4x002；
照度偏差修正使用的寄存器为：4x003；
照度变送下限使用的寄存器为：4x101；
照度变送下限使用的寄存器为：4x102；

RS485通讯说明：

JCJ系列RS-485通讯线采用屏蔽双绞线，其一端通过RS-232/485转换模块接到计算机的串行通信口，另一端接到RS-485模块通讯端子，其连接方式如图所示：

双芯屏蔽线的屏蔽层*好单端与设备保护地连接。当一台计算机挂多台仪表时，网络拓扑结构为总线型，每台设备*须直接并接在干线上。以减少信号反射干扰。通讯距离长时可选择中继模块。

产品选型：

有关照度的一些说明：

1、   照度是体现光照强弱的单位，其通俗定义为照到单位面积（m²）上的光通量。照度单位是每平方米的流明（Lm）,也被称为勒克斯（Lux）。

2、 1个单位的照度大约为1个烛光在1米距离的光亮度。在我国，一般情况下，夏日晴天强光下照度为10万Lux（3～30万Lux）， 阴天照度为1万Lux，日出、日落光照强度为300～400Lux，室内日光灯照度为30～50Lux，夜里0.3～0.03 Lux（明亮月光下），0.003～0.0007 Lux（阴暗的夜晚） 。
