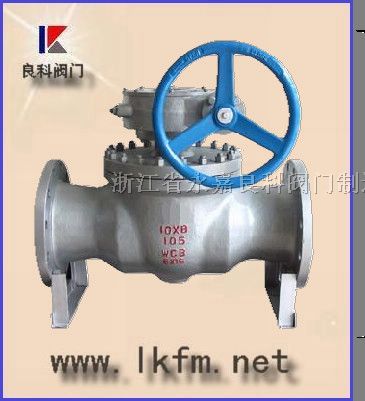

DYQ340H上装式球阀

型号/规格：
DYQ340H
品牌/商标：
良科

发布询价信息

相关产品

普通会员

企业名：浙江省永嘉良科阀门制造有限公司

类型：生产企业

电话： 0577-57766999

手机：13906771056

联系人：梁连江

QQ：

邮箱：liangkepvfm@126.com

地址：浙江温州浙江省永嘉县瓯北镇东瓯工业区

产品分类

仪器/仪表(95)
∟ 压力仪表(3)∟ 阀门仪表(92)

新品上架

商品信息

DYQ340H上装式球阀，包括有阀体、楔形球体、阀座、阀盖、阀杆，阀体的侧壁上设有开口向上的楔形球体安装孔，阀杆与楔形球体联动连接，在阀杆下部套设有弹簧，弹簧以楔形球体作为*基座，以阀杆上所设的凸台作为另一基座，在阀杆的凸台的上端与阀盖之间设有密封件，在阀盖与阀体之间设有密封垫片，所述的密封件的截面为楔形，所述的凸台或阀盖上相应设有斜推面与密封件构成楔形密封配合，斜推面*好设置在凸台的上端面上，利用弹簧的弹力或者介质的压力使用于密封阀杆与阀盖间的截面为楔形的密封件与密封面构成楔形密封配合，利用斜楔原理使密封面更加紧密，密封效果更好。
【权利要求】

CLASS 600

NPS	A	A1	A2	W	H	B
2″	292	295	292	350	150	50
3″	356	359	356	400	188	76
4″	432	435	432	400	230	100
6″	559	562	559	500	300	150
8″	660	664	660	600	430	201
10″	787	791	787	600	445	252
12″	838	841	838	600	530	305

CLASS 900

NPS	A	A1	A2	W	H	B
2″	368	371	368	450	165	49
3″	381	384	381	500	200	74
4″	457	460	457	500	250	100
6″	610	613	610	600	320	150
8″	737	740	737	600	460	201
10″	838	841	838	600	475	252
12″	965	968	965	600	560	303

CLASS 1500

NPS	A	A1	A2	W	H	B
2″	368	371	368	500	175	49
3″	470	473	470	600	200	74
4″	546	549	546	600	250	100
6″	705	711	705	600	460	144
8″	832	841	832	600	470	192
10″	991	1000	991	600	485	239
12″	1130	1146	1130	600	570	287

产品订货须知：

㈠上装式球阀产品名称与型号㈡上装式球阀公称压力㈢上装式球阀公称通径㈣上装式球阀连接法兰标准㈤上装式球阀阀体材质㈥上装式球阀额定流量系数㈦上装式球阀工作介质㈧上装式球阀介质温度㈨上装式球阀是否带附件以便为您正确选型.

二、若已经由设计单位选定良科阀门公司上装式球阀型号，请按上装式球阀型号直接向我司销售部订购。
三、当使用的场合*重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司为您审核把关。
感谢您访问我们的网站【https://www.lkfm.net】,如有任何疑问.您可以致电给我们,我们*会尽心尽力为您提供优质的服务。
