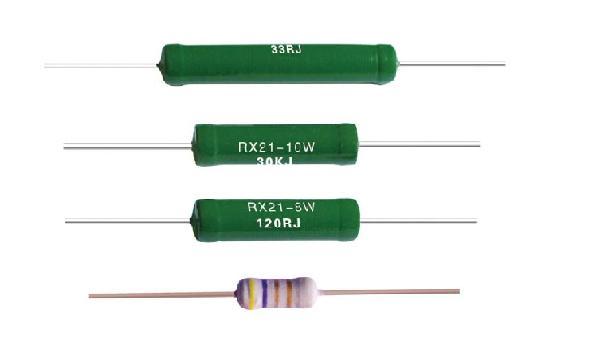

RX21 涂覆型功率线绕电阻器（1/4W,0.25W,1/2W,0.5W,1W,2W,3W,4W,5W,6W,8W,9W,10W,11W,12W）

内容介绍：RX21线绕电阻器具有性能温度，*等特性，通常称为RX21绕线电阻,RX21-1W,RX21-2W,RX21-3W,RX21-4W,RX21-5W,RX21-6W,RX21-8W,RX21-9W,RX21-10W,RX21-11W,RX21-12W等型号，常用阻值为0.1R,0.15R,0.2R,0.5R,0.51R,1R,2R,2.2R,5.1R,5.6R,10R,22R,47R,56R,100R,120R,150R,200R,1KR,1.5KR,2.2KR,5KR,10KR。

特点及用途
○体积小，阻值范围宽，性能稳定，*性高。
○耐热性能好，温度系数小，噪音低，负荷功率大。
○轴向引线，方便安装。
○采用不燃漆包封。

外型尺寸

型号	70℃额定功率(W)	尺 寸(mm)
		L	D	l±3	d±0.05
RX21	1/4W	6.3±1	2.3±0.5	25	0.41
	1/2W	11.0±1	3.5±0.5		0.55
	1W	11.0±1	3.5±0.5		0.55
	2W	13.5±1	5.0±0.5		0.55
	3W	13.5±1	5.0±0.5		0.55
	4W	23.5±1	7.5±0.5		0.75
	5W	23.5±1	7.5±0.5		0.75
	6W	23.5±3	7.5±0.5		0.75
	8W	32.5±3	8.5±0.5		0.75
	9W	32.5±3	8.5±0.5		0.75
	10W	32.5±3	8.5±0.5		0.75
	11W	47.0±3	8.5±0.5		1.0
	12W	47.0±3	8.5±0.5		1.0

主要性能指标

型号	70℃额定功率(W)	温度系数 (10-6/℃)	阻值范围 (Ω)		阻值允许 偏差(%)	*大工作电压 (V)	*大负荷电压 (V)	*高*缘电压 (V)
RX21	1/4W	±100	0.1~750		±1 ±5	150V	300V	150V
	1/2W						400V	250V
	1W		0.15~3K
	2W		0.15~5.1K			250V	400V	350V
	3W					500V	600V	500V
	4W		0.15~10K
	5W
	6W					500V	600V	750V
	8W		0.15~33K
	9W					750V	800V	1000V
	10W
	11W
	12W

降功耗曲线图
