扩展电缆	6*7290-6AA20-0XA0
ET200M 接口模块	6*7153-1AA03-0XB0
SM321/DI/16  数字量模块	6*7321-1BH02-0AA0
SM321/DI/32  数字量模块	6*7321-1BL00-0AA0

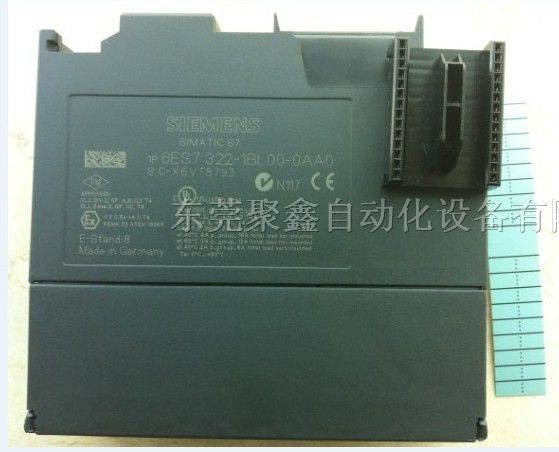

SM322/DO16  数字量模块	6*7322-1BH01-0AA0
SM322/DO32  数字量模块	6*7322-1BL00-0AA0
数字量模块	6*7323-1BL00-0AA0
数字量模块	6*7323-1BH01-0AA0



6*7291-8BA20-OXAO PLC锂电池

6*7307-1EA00-0AA0  PS307电源 5A

6*7307-1EA01-0AA0  PS307电源 5A

6*7307-1KA01-0AA0  PS307电源 10A

6*7307-1KA02-0AA0  PS307电源 10A

6EP1336-3BA00     SI TOP电源 20A

6*7  390-1AB60-0AAO

6*7390-1AJ30-0AA0   DIN导轨（830mm）

6*7390-1AF30-0AA0  DIN导轨（530mm）

6*7390-1AE80-0AA0  DIN导轨（480mm）

6*7390-1GF30-0AA0  热插拔导轨（530mm）

6*7390-1GG30-0AA0  热插拔导轨（620mm）



6*7972-0BA12-0XA0  Profibus总线连接器（90不带编程口）

6*7972-0BB12-0XA0  Profibus总线连接器（90带编程口）

6*7972-0BA41-0XA0  Profibus总线连接器（35不带编程口）

6*7972-0BB41-0XA0  Profibus总线连接器（35带编程口）

6*7 972-0BA50-0XA0

6*7 972-0BB50-0XA0 Profibus总线连接器

6*7 972-0BA52-0XA0 Profibus总线连接器

6*7 972-0BB52-0XA0 Profibus总线连接器

6GK1 500-0EA02   Profibus总线连接器

6GK1 500-0FC10   Profibus总线连接器

6XV1 830-0EH10紫色2芯  Profibus总线电缆

6XV1830-3EH10 蓝色2芯  Profibus总线电缆

6XV1840-2AH10绿色4芯   Profibus总线电缆

6*7392-1AJ00-0AA0   20针前连接器

6*7392-1AM00-0AA0 40针前连接器

6GK1561-1AA00    CP5611卡

6GK1561-1AA01    CP5611卡

6GK1551-2AA00    CP5512卡

6*7322-1HF01  数字量输出模块，8点，继电器

6*7321-1BH02    数字量输入模块，16点

6*7322-1BH01     数字量输出模块，16点，24VDC

6*7 322-1HH01         数字量输出模块，16点，继电器

6*7323-1BH00    数字量混合模块，16点，24VDC

6*7321-1BL00  数字量输入模块，32点，24VDC

6*7322-1BL00  数字量输出模块，32点，24VDC

6*7323-1BL00    数字量混合模块，32点，24VDC

6*7332-5HB01     模拟量输出模块，2点

6*7332-5HD01    模拟量输出模块，4点

CP5611、CP5611卡，CP 5611 A2 也能将编程设备和 PC 连接到速率在 12 Mbit/s 以下的 PROFIBUS 以及 SIMATIC S7 具有多点能力的 MPI 接口上。 CP 5512 有一个 PC-Card，而 CP 5611 A2 则有一个 PCI 卡，可用于带有 PCI 插槽的 PG/PC。通讯服务：PROFIBUS-DP 主站等级 1 和 2PROFIBUS-DP 从站与 SOFTNET-DP 从站PG/OP 通讯与 SOFTNET-S7 进行 S7 通讯与 SOFTNET-DP 或者 SOFTNET-S7 进行可兼容 S5 的通讯（基于 FDL 接口的 SEND/RECEIVE 功能）。可用于V3.2 以上版本的 STEP 7V2.1 以上版本的 STEP 7-Micro/WinProTool, ProTool/ProV3.3 以上版本的 COM PROFIBUSNCM PCV3.2 以上版本的

SOFTNET-S7（用于 S7 通讯）SOFTNET-DP, SOFTNET-DP Slave (V3.2 以上版本)

S7-300需要24伏直流电源。PS 307负载电源模块将120 或230伏交流电压转变为24伏直流工作电压。24伏直流电源用来为SIMATIC S7-300和传感器及执行元件供电。5A
6*7 307-1BA00-0AA0  120/230 V AC; 24 V DC, 2 A
6*7 307-1EA00-0AA0  120/230 V AC; 24 V DC, 5 A
6*7 307-1KA01-0AA0  120/230 V AC; 24 V DC, 10 A
西门子S7-300 PS 307电源模块
单元为S7-300/ET 200M提供电源，将120/230伏交流电压转变到所需要的24伏直流工作电压输出电流2A\5A\10A。S7-300需要24伏直流电源。PS 307负载电源模块将120 或230伏交流电压转变为24伏直流工作电压。24伏直流电源用来为SIMATIC S7-300和传感器及执行元件供电

概述
用于S7-300/ET 200M的负载电源
用于将市电电压转换为所需的24VDC工作电压
输出电流为 2A、5A 或 10A
应用
S7-300/ET 200M 需要 24V DC 电源。

SITOP 负载电源把 120/230 VAC 线路电压转换到所需的 24 VDC 工作电压。

这些模块可利用外部电压为S7-300/ET200M以及传感器和执行器供电。

久经验证的SIMATIC S7-300电源，既可以与PS-CPU连接，也可以卡装到S7母排上。

设计
负载电源模块安装在 CPU/IM 361/IM153（插槽1）左边的 DIN 导轨上。

通过所提供的电源连接器连接到 CPU/IM 361/IM153 上。

该模板的前面板包括：

输出电压指示灯:
一个 LED 显示 24 VDC 输出电压。
线路电压选择开关:
可以通过带保护罩的开关选择输入电压：120 VAC 或 230 VAC。
24 VDC 输出电压的 On/off 开关；
前面板上通过盖板保护的还有：

接线端子:
这些端子用于连接输入电压电缆、输出电压电缆和接地导线。
负载电源也可安装在 35 mm 的标准导轨上（EN 50 022），这需要下述安装适配器：

PS 307-1B 和 PS 307-1E各需一个适配器
PS 307-1K 需2个适配器
技术规范(MyMMP)
电源，典型值5 A
订货号 6*7 307-1EA00-0AA0
输入 单相 AC
额定电压 Vin rated 120/230 VAC
通过设备上的选择开关设定
电压范围 85 至 132 V/170 至 264 V AC
过压强度 2.3 x Vinrated, 1.3 ms
电源缓冲，Iout rated时 > 20 ms，当 Vin = 93/187 V 时
电源频率；范围 50/60 Hz；47 至 63 Hz
额定电流Iin rated 2.1/1.3 A
冲击电流*限(+25°C) < 45 A, < 3 ms
I2t < 1.2 A2s
内置电源侧熔断器 F 4 A/250 V (not accessible)
在电源电缆中推荐使用断路器（IEC 898） 6A以上，特性曲线C
输出 调节的浮动直流电压
额定电压 Vout rated 24 V DC
总误差 ± 3 %
静态电源补偿
 大约 .1 %
静态负载补偿
 大约 .2 %
残余纹波（脉冲频率:约 50kHz） < 150 mVpp (典型值 40mVpp)
峰值(带宽：20 MHz) < 240 mVpp (典型值 90mVpp)
调节范围 -
状态显示 24V正常时，绿色指示灯点亮
电源开/关特性 无 Vout 过冲发生(软启动)
启动延迟/电压升高 < 2 s/ 典型 60 ms
额定电流 Iout rated 5 A
电流范围
*长 +45 °C
 0至5A
*长 +60 °C
 0至5A
Dyn. V/I with
启动短路
 典型值20 A，75 ms
运行期间短路
 典型值20 A，75 ms
并联以*输出 不允许
效率
效率，Vout rated, Iout rated 时 大约 87%
效率损耗，Vout rated, Iout rated 时 约 18 W
控制
动态电源补偿(Vin rated ± 15%) ± 0.3% Vout
动态负载补偿 (Iout: 50/100/50%) ± 2.5% Vout
建立时间
负载阶跃调节，从50%至100%
 典型值0.1 ms
负载阶跃调节，从100%至50 %
 典型值0.1 ms
保护和*
输出过电压保护 附加控制回路，30V 时停止，自动冷重启
电流*限 5.5至6.5A
短路保护 电子关断，自动冷启动
连续短路 RMS 电流 < 9 A
过载/短路指示 -
*
初级/次级电隔离 √，SELV 输出电压 Vout*合 EN 60950 和 EN 50178
保护级别 等级 I
放电电流 < 3.5 mA (典型值 0.3 mA)
TüV test √
CE √
UL/cUL (CSA)  √，UL 列表 (UL 508)，文件 E143289，CSA (CSA 22.2 No.14-95)
FM  √，Cl* I Div.2 Group A，B，C，D，T4
船级社 在 S7-300 系统中
*护等级(EN 60529) IP20
EMC
辐射干扰 EN 55022 Cl* B
电源谐波限制 EN 61000-3-2
干扰抑制 EN 61000-6-2
运行规范
环境温度范围 0 - +60°C，自然通风
运输和存储温度范围 -40 至 +85 °C
湿度等级 *合EN60721 的气候等级3K3，不结露
机械规范
连接
主电源输入 L、N、PE
 单螺钉型 用于 0.5 - 2.5 mm2单芯/多芯导线端子
输出L+
 3 螺钉型 用于 0.5 - 2.5 mm2
输出 M
 3 螺钉型 用于 0.5 - 2.5 mm2
尺寸 (W x H x D)，mm 80 x 125 x 120
重量，约 .74 kg
安装 用于卡装到S7导轨上
附件 用于标准导轨的安装适配器和连接器
