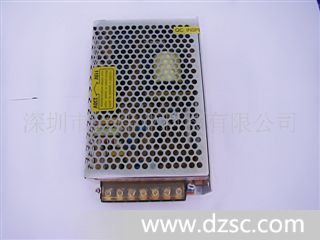

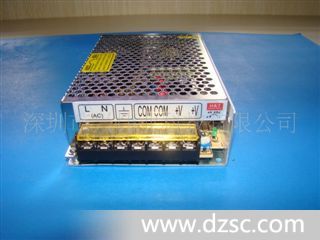

品牌:xingweiye 类型:AC/DC电源 型号:HT-200-12 调制方式:脉冲宽度调制(PWM)式 晶体管连接方式:单端式 输入电压:220（V） 输出功率:200（W） 输出电压:12（V） 工作效率:80（%） 输出纹波噪音:150mVp-p 输出电压精度:5（%） 电压调整率:3（%） 负载调整率:3（%） 产品:CE
技术参数：
性能 | 型 号 | ||||||
HT-200-9 | HT-200-12 | HT-200-24 | HT-200-36 | HT-200-48 |
|
| |
直流输出电压 | 9V | 12V | 24V | 36V | 48V |
|
|
输出电压容差 | 2% | 2% | 1% | 1% | 1% |
|
|
额定输出电流 | 23A | 17A | 8.3A | 6A | 4.1A |
|
|
输出电流范围 | 0～23A | 0～17A | 0～8.3A | 0～6A | 0～4.1A |
|
|
纹波及噪音 | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p |
|
|
进线稳定度 | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% |
|
|
负载稳定度 | 1% | 1% | 0.5% | 0.5% | 0.5% |
|
|
直流输出功率 | 200W | 200W | 200W | 200W | 200W |
|
|
效率 | 80% | 80% | 80% | 82% | 82% |
|
|
直流电压可调范围 | 5% | 5% | 5% | 5% | 5% |
|
|
输入电压范围 | 90～132VAC/180～264VAC | ||||||
输入电流 | 6.5A/115v 50A/230V | ||||||
冲击电流 | 25A/115A 50A/230A | ||||||
漏电流 | ＜3.5mA/240VAC | ||||||
过载保护 | 105%～135%类型：切断输出 复位：自动恢复 | ||||||
过电压保护 | 5.75-6.75V 9.4-10.9V 13.8-16.2v 15.5-18.2V 18-21V | ||||||
高温保护 | 自动 | ||||||
温度系数 | 0.03%/℃（0～50℃） | ||||||
启动、上升、保持时间 | 200ms,50ms,20ms | ||||||
*震性 | 10～500Hz,2G 10min,/1周期，时长60分，各轴 | ||||||
耐压性 | 输入输出间：1.5KvAC输入与外壳；1.5KvAC输出与外壳；0.5KvAC | ||||||
隔离电阻 | 输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ | ||||||
工作温度、温度 | -10℃～ 50℃,20%～90%RH | ||||||
存储温度、温度 | -20℃～ 85℃,10%～95%RH | ||||||
外形尺寸 | 200*97*38mm | ||||||
重量 | 0.6kg | ||||||
*标准 | 设计表示UL1950 | ||||||
EMC标准 | 设计表示FCC部分15J条件 等级A | ||||||
本公司生产的电源特点：*格,高*,效率高,工作温度低,体积小,重量轻,105度输出电容器,软启动电流,*降低AC输入冲击,100%满负荷烧机测试,*适用AC输入电源,有短路保护,过载保护,内装EMI滤波器，纹波*小！
技术参数：
性能 | 型 号 | ||||||
HT-200-9 | HT-200-12 | HT-200-24 | HT-200-36 | HT-200-48 |
|
| |
直流输出电压 | 9V | 12V | 24V | 36V | 48V |
|
|
输出电压容差 | 2% | 2% | 1% | 1% | 1% |
|
|
额定输出电流 | 23A | 17A | 8.3A | 6A | 4.1A |
|
|
输出电流范围 | 0～23A | 0～17A | 0～8.3A | 0～6A | 0～4.1A |
|
|
纹波及噪音 | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p |
|
|
进线稳定度 | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% |
|
|
负载稳定度 | 1% | 1% | 0.5% | 0.5% | 0.5% |
|
|
直流输出功率 | 200W | 200W | 200W | 200W | 200W |
|
|
效率 | 80% | 80% | 80% | 82% | 82% |
|
|
直流电压可调范围 | 5% | 5% | 5% | 5% | 5% |
|
|
输入电压范围 | 90～132VAC/180～264VAC | ||||||
输入电流 | 6.5A/115v 50A/230V | ||||||
冲击电流 | 25A/115A 50A/230A | ||||||
漏电流 | ＜3.5mA/240VAC | ||||||
过载保护 | 105%～135%类型：切断输出 复位：自动恢复 | ||||||
过电压保护 | 5.75-6.75V 9.4-10.9V 13.8-16.2v 15.5-18.2V 18-21V | ||||||
高温保护 | 自动 | ||||||
温度系数 | 0.03%/℃（0～50℃） | ||||||
启动、上升、保持时间 | 200ms,50ms,20ms | ||||||
*震性 | 10～500Hz,2G 10min,/1周期，时长60分，各轴 | ||||||
耐压性 | 输入输出间：1.5KvAC输入与外壳；1.5KvAC输出与外壳；0.5KvAC | ||||||
隔离电阻 | 输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ | ||||||
工作温度、温度 | -10℃～ 50℃,20%～90%RH | ||||||
存储温度、温度 | -20℃～ 85℃,10%～95%RH | ||||||
外形尺寸 | 200*97*38mm | ||||||
重量 | 0.6kg | ||||||
*标准 | 设计表示UL1950 | ||||||
EMC标准 | 设计表示FCC部分15J条件 等级A | ||||||
