与传统的孔板流量计进行比较，智能式旋进旋涡流量计具有以下几个主要特点：
①实现了机电一体化，日常的计量过程不需人工值守；
②工艺安装条件不苛刻，仪表上、下游直管段可较孔板流量计大大缩短；
③系统的测量准确度能够满足目前的贸易计量要求(≤2%)">；
④流量测量范围较宽（qmax/qmin=15～20">），可在孔板流量计无法涉足的部分小流量区域进行*工作；
⑤体积小、重量轻，离线标定较为方便；
⑥测量信号既可就地显示，也可按需远传；
⑦无可动部件，因此对于一般的测量就不存在仪表的机械磨损；
⑧仪表管理人员勿需*培训，流量、压力及温度等测量参数可以从表头直接读取并且不*进行折算转换；
⑨*定期更换电池(微功耗)">及被测介质的参数。
3 工作原理
①组成结构
智能型旋进旋涡流量计主要由壳体(文丘利管)">、旋涡发生体、导流体、频率感测件(压电晶体)、微处理器、温度及压力传感器等部件组成，其外型结构如图1所示。
②工作原理

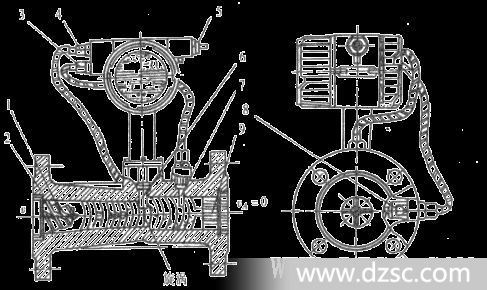

l一旋涡发生体；2—壳体；3—">温度传感器输入口；4压力传感器输入口；5—信号输出口；
6一压电晶体；7一温度传感器；8一压力传感器；9一出口导流体
图l">旋进旋涡流量计结构图
当被测介质沿管道中轴到达仪表上游入口时，其固定于端部的扇型叶片*先迫使流体进行旋*动，然后再由旋涡发生体形成旋涡流。由于流体本身具有的动能，旋涡流继续在文丘利管中向前旋进，在流体到达文氏管的收缩段时由于节流作用使得旋涡流动能增加、流速*，当进入扩散段后，又因回流的作用流体就被迫进行二次旋转。产生的旋涡频率再经频率感测元件(压电晶体)检测、转换及前置放大器的放大、滤波和整形等一系列过程之后，旋涡频率就被转变成了与被测介质流速大小成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，*后在LCD上显示出测量结果(标准状况下的瞬时流量、累计流量及温度、压力数据)。其工作原理框图如图2所示。

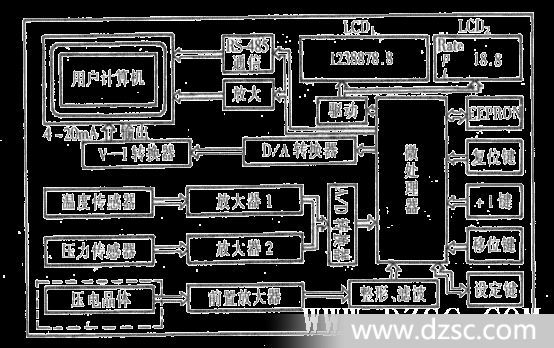

图2">温压补偿智能流量积算仪原理框图
4 使用情况
①概况 为了解决小城镇的民用气计量问题(日供气量较小、流量波动幅度较大)，从1997年8">月到现在，我们一共使用了浙江天信仪表有限公司生产的智能型旋进旋涡流量计50余台，使用点的流量测量范围均在100～3000m3/d之间，供气压力≤l.0MPa，其中*小规格为DN25；*大规格为DN50。
②介质条件 被测介质基本上都为净化后的天然气，其甲烷(CH4)含量≥95%、二氧化碳(C02)及氮气(N2)含量均≤5%">、硫化氢(H2S)含量≤30mg/m3、相对密度(Cr)为0.55～0.58">。
③使用效果 只要仪表选型合理并且在流态稳定及没有明显干扰的情况下，该运行较为稳定、*。在某计量点，经与孔板流量计串联比对，二者测量结果吻合较好，
