品牌：凯恩KAIN

名称：电流型热保护器

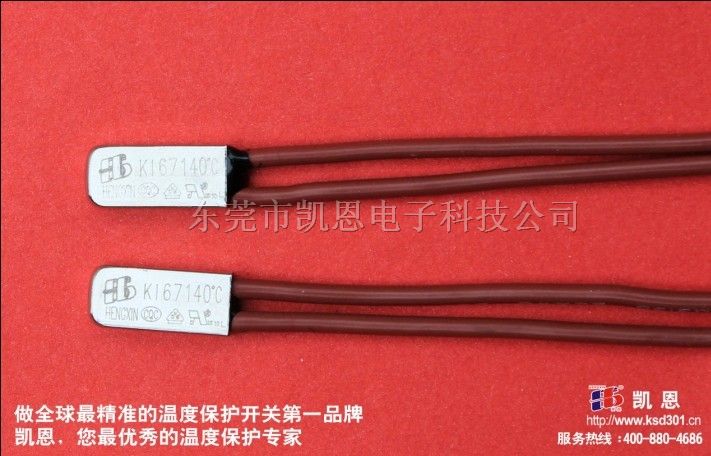

 型号：KI67(金属外壳)

应用领域:

①塑封电机灯具

②电池组

③真空清洗机

④PC板

⑤变压器

⑥家用电器

⑦散热风扇
⑧水泵
⑨电加热器具
⑩镇流器

竞争优势

①体积小，便于安装
②速动型双金属片，反应速度快
③*真空浸漆工艺

◆产品说明

KI67通用型和加强型系列热保护器，广泛应用于工业、家用电器电机及电气设备，*过流、过热而产生的非正常工作提供*的*保护。加强型外壳适用于塑封电机内置式安装，可承受3.5Mpa的塑料成型工艺压力。产品性能*合IEC34-11、GB13232、GB/T13002等标准。

◆结构特点
   KI67型热保护器是由导热金属外壳、焊有银合金触点的双金属元件、导电支架、*缘固定座、静触片及耐热导线等元件组成。电流通过有阻*的双金属元件，遇非正常工作时，随电流*或周围温度升高至设定温度值时，双金属元件*动作，打开触点，切断电路。当装置冷却到*工作温度时，触点自动闭合，恢复正常工作状态。
结构图

注意
1、由于外壳是金属导电体，在使用时应配置有导热且耐温的*缘套管。
2、选择保护温度时参照A-C曲线图。
◆性能参数

规格T*e	动作温度范围 Open Temperature Range	规格T*e	动作温度范围 Open Temperature Range
50℃	50±5.0℃	100℃	100±5.0℃
55℃	55±5.0℃	105℃	105±5.0℃
60℃	60±5.0℃	110℃	110±5.0℃
65℃	65±5.0℃	115℃	115±5.0℃
70℃	70±5.0℃	120℃	120±5.0℃
75℃	75±5.0℃	125℃	125±5.0℃
80℃	80±5.0℃	130℃	130±5.0℃
85℃	85±5.0℃	135℃	135±5.0℃
90℃	90±5.0℃	140℃	140±5.0℃
95℃	95±5.0℃	145℃	145±5.0℃
		150℃	150±5.0℃

说明：复位温度为标准动作温度值的2/3,公差为±15℃，或由用户指定。
◆触点*大容量
KI67系列保护器在下述条件下可分断接通保护5000次。

电压Voltage	24V-DC	125V-AC	250V-AC
电流Current	12A	12A	8A

◆安装及外形尺寸





◆通过
