KI66
凯恩 KAIN温度保护器
企业名:东莞市凯恩电子科技公司
类型:生产企业
电话: 0769-22088448
手机:18925409861
联系人:唐乐玉
邮箱:kain168@ksd301.com
地址:广东东莞东莞市横沥镇田头工业区
品牌:凯恩KAIN
名称:电流型热保护器

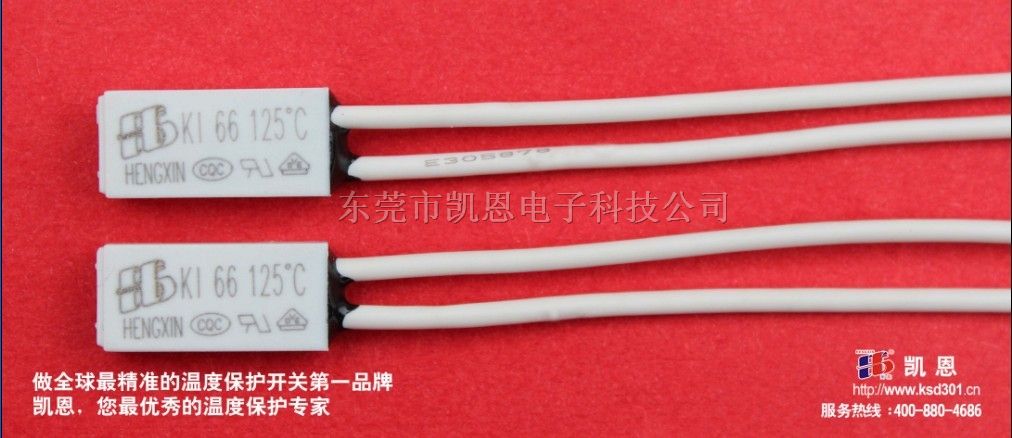

型号:KI66(塑料外壳)
应用领域:
①塑封电机灯具
②电池组
③真空清洗机
④PC板
⑤变压器
⑥家用电器
⑦散热风扇
⑧水泵
⑨电加热器具
⑩镇流器
竞争优势
①体积小,便于安装
②速动型双金属片,反应速度快
③*真空浸漆工艺
◆产品说明
KI66型系列热保护器,广泛用于工业、家用电器的塑料电机及电气设备,*因过流、过热而产生的非正常工作提供*的*保护。外壳才采用*,热传导快的*度PBT工程塑料制造,适用于塑封电机外置式安装及家用电器的*保护。
◆结构及保护原理
KI66型系列热保护器是由导热塑料外壳,焊有银合金触点的双金属元件、导电支架、*缘固定座、静触片及耐热导线等元件组成。电流通过有阻*的双金属元件,遇非正常工作时,随电流*或周围温度升高至设定温度值时,双金属元件*动作,打开触点,切断电路。当装置冷却到*工作温度时,触点自动闭合,恢复正常工作状态。
说明:KI66/67系列均采用统一机芯,型号之分*为外壳的外形尺寸不同。
◆安装及外形尺寸
A-C曲线图
临界脱扣电流与周围温度曲线(选择保护温度时应同时考虑电流效应)
◆性能参数
规格 T*e |
动作温度范围 |
规格T*e |
动作温度范围 |
50℃ |
50±5.0℃ |
100℃ |
100±5.0℃ |
55℃ |
55±5.0℃ |
105℃ |
105±5.0℃ |
60℃ |
60±5.0℃ |
110℃ |
110±5.0℃ |
65℃ |
65±5.0℃ |
115℃ |
115±5.0℃ |
70℃ |
70±5.0℃ |
120℃ |
120±5.0℃ |
75℃ |
75±5.0℃ |
125℃ |
125±5.0℃ |
80℃ |
80±5.0℃ |
130℃ |
130±5.0℃ |
85℃ |
85±5.0℃ |
135℃ |
135±5.0℃ |
90℃ |
90±5.0℃ |
140℃ |
140±5.0℃ |
95℃ |
95±5.0℃ |
|
|
说明:复位温度为标准动作温度值的2/3,公差为±15℃,或由用户指定。 |
