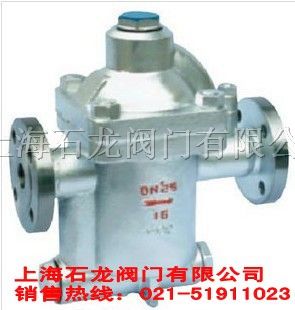

倒*桶疏水阀概述：
CS45H倒*桶疏水阀用于蒸汽主管、医院*器、浓缩装置、圆筒式干燥机、热风式干燥机、硫化机、热交换器、分汽缸、蒸馏器等。*小型、重量轻的*5型倒*桶疏水阀*适用于染声机、洗涤机器、空调机等。全不锈钢的*U5型倒*桶疏水阀专为医院用汽设备、食品工业制造。
【倒*桶疏水阀SCCV关闭方式】
SCCV关闭系统是自动定心，自动关闭系统(SelfClosingandCente-ringValveSystem）的英文缩写，下同。该关闭方式*了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。
【倒*桶疏水阀主要外型及连接尺寸】
|
倒*桶疏水阀型号 |
公称通径DN(mm) |
连接方式 |
使用压力范围 （Mpa) |
阀体材质 |
*高允许温度℃ |
外形尺寸 | |||
|
L |
H1 |
H2 |
W | ||||||
|
*5 (CS15H-3.7.11.16) |
15 20 25 |
内螺纹 ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6 |
ZG1Cr18Ni9Ti |
350 |
138 |
72 |
94 |
103 |
|
*H5 (CS15H-3.7.11.16P) |
15 20 25 |
内螺纹 ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6·21 |
ZG1Cr18Ni9Ti |
350 |
138 |
72 |
94 |
103 |
|
*H5F (CS45H-3.7.11.16P) |
15 20 25 |
法兰 Flange |
0.01-0.3·0.7·1.1·1.6·21 |
WCB |
350 |
210 |
72 |
94 |
103 |
|
*8B (CS15H-5.8.16) |
15 20 25 |
内螺纹 ZG1/2"-1" |
0.01-0.5·0.8·1.6 |
WCB |
220 |
138 |
72 |
94 |
103 |
|
*8N (CS15H-5.8.16 |
15 20 25 |
内螺纹 ZG1/2"-1" |
0.01-0.5·0.8·1.6 |
WCB |
220 |
138 |
72 |
94 |
103 |
|
*8BF (CS45H-5.8.16) |
15 20 25 |
法兰 Flange |
0.01-0.5·0.8·1.6 |
WCB |
220 |
210 |
72 |
94 |
103 |
|
*8NF (CS45H-5.8.16) |
15 20 25 |
法兰 Flange |
0.01-0.5·0.8·1.6 |
WCB |
220 |
210 |
72 |
94 |
103 |
|
*10 (CS15H-8.8.16) |
20-40 |
内螺纹 ZG1/2"-1" |
0.01-0.8·1.2·1.6 |
WCB |
220 |
200 |
93 |
132 |
142 |
|
*10F (CS45H-8.12.16) |
15-25 32-50 |
法兰 Flange |
0.01-0.8·1.2·1.6 |
WCB |
220 |
270 |
93 |
132 |
142 |
|
*12N (CS45H-16) |
15-25 32-50 |
法兰 Flange |
0.01-1.6 |
WCB |
200 |
280 |
93 |
132 |
142 |
产品订货须知：
1、倒*桶疏水阀产品名称与型号
2、倒*桶疏水阀公称压力
3、倒*桶疏水阀公称通径
4、倒*桶疏水阀连接法兰标准
5、倒*桶疏水阀阀体材质
6、倒*桶疏水阀额定流量系数
7、倒*桶疏水阀工作介质
8、倒*桶疏水阀介质温度
9、倒*桶疏水阀是否带附件以便为您正确选型.
