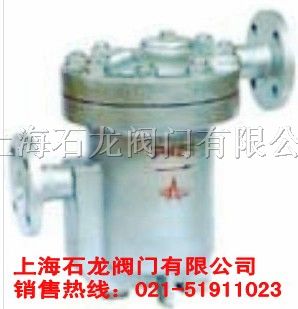

钟SER25形浮子式蒸汽疏水阀

型号/规格：
SER25
品牌/商标：
德国雷奥

发布询价信息

普通会员

企业名：上海石龙阀门有限公司

类型：生产企业

电话： 021-51911023

手机：15216663830

联系人：林悠晴

QQ：

邮箱：shshilongs@163.com

地址：上海上海市上海徐汇区石龙路5号

产品分类

仪器/仪表(34)
∟ 阀门仪表(34)

新品上架

商品信息

钟形浮子式蒸汽疏水阀特点及性能：
　　1、对凝结水的发生量适应*，既可间歇排放，又可连续排放。
　　2、内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。
　　3、内部*件*采用不锈钢制造，并且安装在阀盖上，维修保养*为方便。
　　4、背压率高90％
　　5、汽水分离*：(水汽经U型通道从阀下部进入)，阀内*处于水封状态，*阻止蒸汽泄漏。
　　6、敝口形的浮子*水击，*桶上设有溢出排气孔，可**蒸汽汽锁，空气气堵现象。(非凝结性的高温空气也可排除）
　　7、与杠杆机械结合可制成高压阀。

双阀座差压机械和SCCV关闭方式：

　　SCCV关闭方式和双阀座差压机械安装在同一单元内寿命*，当凝结水量*时，*桶失去浮力使得机械反向密封而产生压差，主阀开启而获得大排量，使用汽设备*启动，*大限度地发挥出机器的热效率。

钟形浮子式蒸汽疏水阀主要外型及连接尺寸
Main External And Connecting Dinensions

产品型号 Produstion T*e	公称通径DN(mm) Nominal Diameter	连接方式	使用压力范围（Mpa)	*高允许温度℃ Max Vouchsafement Temperature	阀体材质 Material Of Body	主要*件材质 Material For Main Parts	外形尺寸
产品型号 Produstion T*e	公称通径DN(mm) Nominal Diameter	连接方式	使用压力范围（Mpa)	*高允许温度℃ Max Vouchsafement Temperature	阀体材质 Material Of Body	主要*件材质 Material For Main Parts	L	H1	H2	W
ER105 (CS15H-3.7)	20-40	内螺纹 ZG1/2"-1"	0.01-0.3-0.7	220	WCB	SUS(3Cr13)	200	160	135	-
ER105F (CS45H-3.7)	15-25 32-50	法兰 Flange	0.01-0.3-0.7	220	WCB	SUS(3Cr13)	270	160	135	-
ER110 (CS45H-5.12)	15-20 32-50	法兰 Flange	0.01-0.5-1.2	220	WCB	SUS(3Cr13)	310	160 165	131 167	-
ER116 (CS45H-7.16)	15-25 32-50	法兰 Flange	0.01-0.7-1.6	220	WCB	SUS(3Cr13)	310	160 165	131 167	-
ER120 (CS45H-8.16	40-65	法兰 Flange	0.05-0.8-1.6	220	WCB	SUS(3Cr13)	420	175	214	-
ER25 (CS45H-25-40-64)	15-50	法兰 Flange	0.05-2.5-4.5-6.5	425	WCB	SUS(3Cr13)	380	210	180	345
ER25W (CS65H-25-40-64)	15-50	承插焊	0.05-2.5-4.5-6.5	425	WCB	SUS(3Cr13)	380	2101	180	345
